4. 四、软硬件指南
4.1 ESP32主控器
4.1.1 ESP32主控器简介
这是一款以ESP32为核心,支持图形化编程和Python编程的智能主控器。它采用PC塑料外壳封装,板载PWM舵机接口、电机接口、可编程按钮、蜂鸣器等电子模块,并预留多个传感器接口,可拓展性强,统一4PN防反插接口,适配幻尔全系列传感器,使用方便安全。

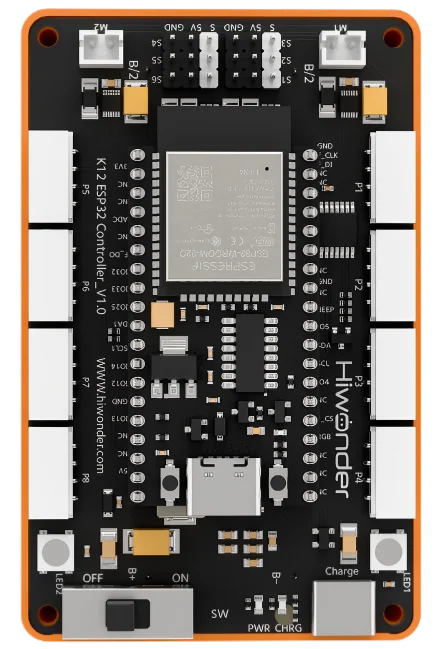

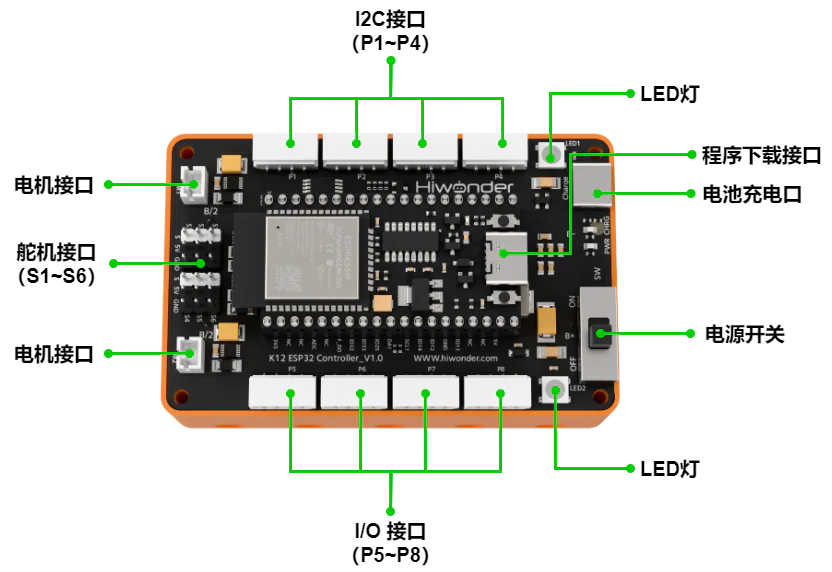

4.1.2 ESP32主控器功能分布

4.1.3 ESP32主控器参数说明
| 产品名称 | ESP32控制器 |
|---|---|
| 产品尺寸 | 88.0mm*55.5mm*42.5mm |
| 充电电压 | 5V |
| 充电电流 | 1500mA |
| 充电时间 | 3.5h |
| 电池容量 | 1200mA 3.7V锂电池2节 |
| 最大工作电压 | 8.4V |
| 额定工作电压 | 7.4V |
4.2 WonderCode编程软件
4.2.1 编程平台简介
WonderCode是幻尔产品专用的Scratch编程软件工具。软件支持图形化指令块与Python代码的自动转换,可采用拖拽指令块的方式即可进行程序编写,非常适合新手进行编程学习。

4.2.2 平台界面介绍

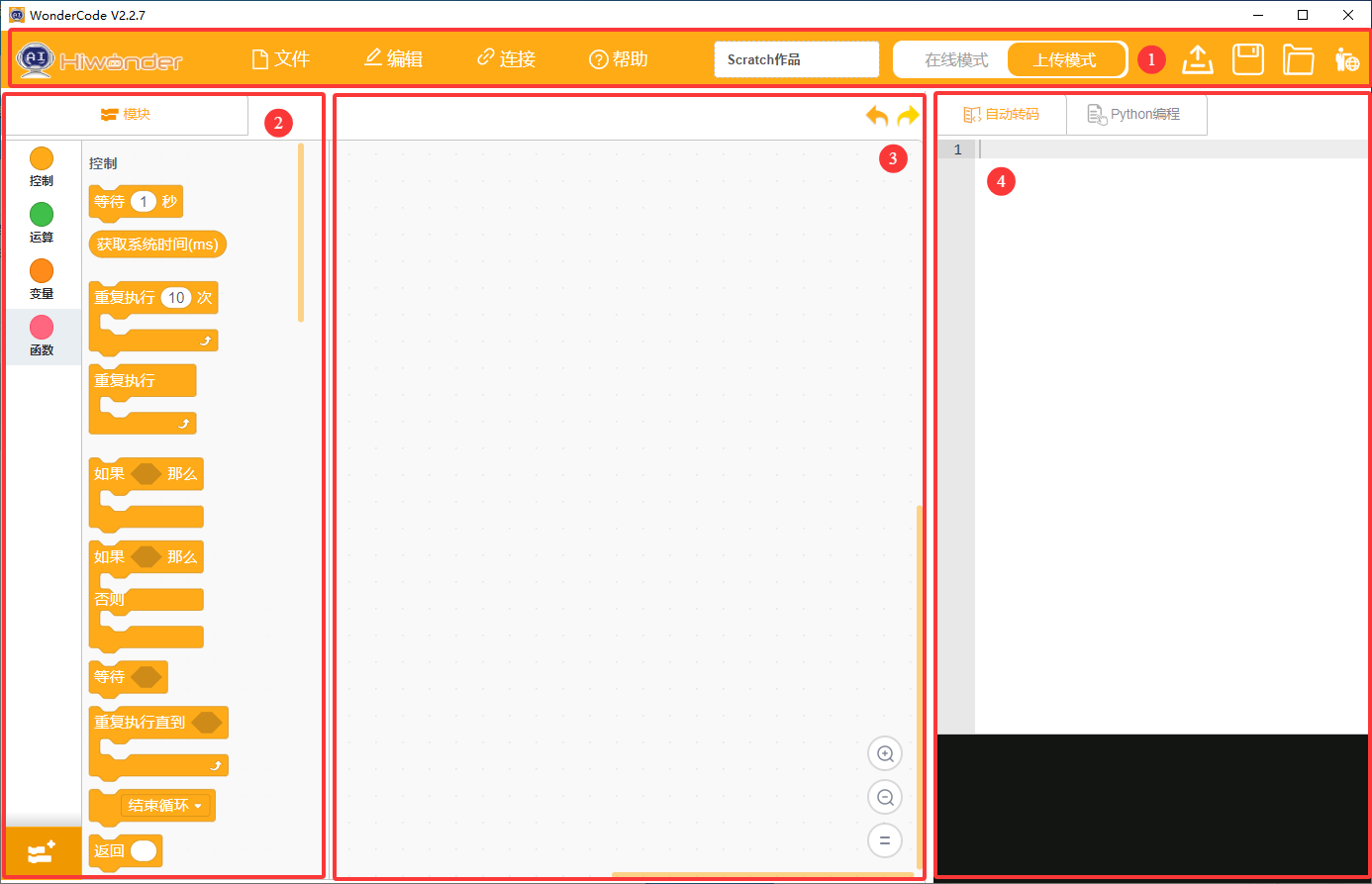

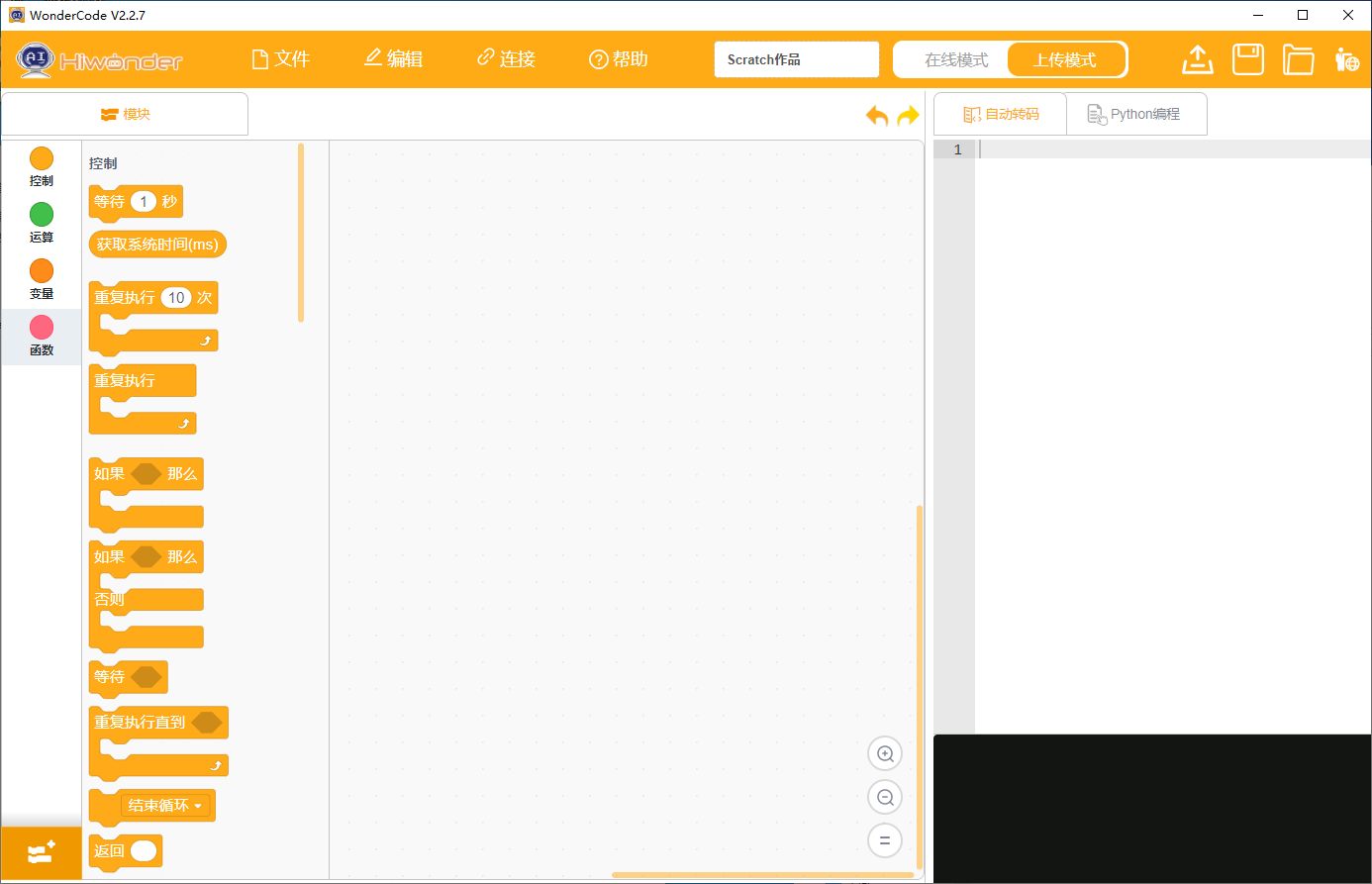

下图为“WonderCode”软件的功能区域示意图:①菜单栏,②指令区,③脚本区,④代码展示与上传区。

对应功能如下表所示:
| 图标 | 功能 |
|---|---|
| 可以新建、保存和打开程序文件 | |
| 用于在线模式,仅作了解,无需掌握 | |
| 决定是否连接设备与软件以及确定连接端口 | |
| 用于查找帮助资料、检查更新以及安装驱动 | |
| 显示程序文件名,当未开始编程或文件未保存时,则显示“scratch作品” | |
| 界面切换按钮,可在“在线模式”和“上传模式”之间进行切换 | |
| 选择界面显示语言,可切换英语、简体中文以及繁体中文 | |
| 在编写程序时可对操作进行撤销或恢复 | |
| 编辑方式切换按钮,“自动转码”将指令块程序转化为Python形式,切换至“Python编程”可直接使用Python来编辑程序 | |
| 将程序以Python代码的形式保存 | |
| 打开已保存的Python文件 | |
| 进行设备交互,将程序下载到主控板 | |
| 用于添加设备的扩展包 | |
| 从上至下分别控制代码编辑界面的放大、缩小以及恢复默认大小 |
4.2.3 基础代码块介绍
| 指令块 | 所在类别 | 功能说明 |

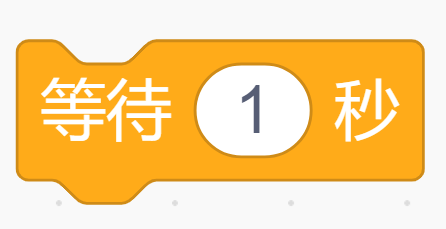

![]() | 程序暂停指定时长后继续执行后续代码,用于动作间隔、延时缓冲。 | |

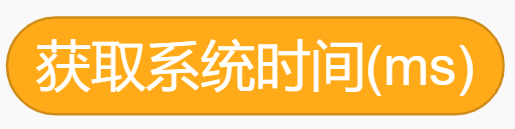

![]() | 读取设备上电运行的总毫秒时间,用于计时、延时判断逻辑。 | |

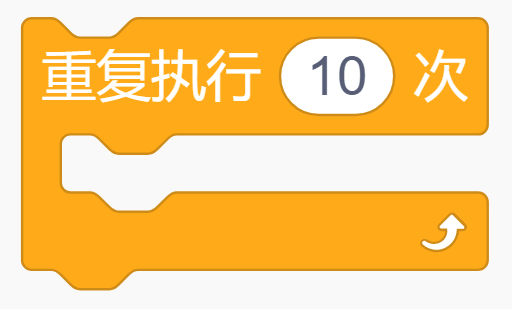

![]() | 限定循环内部代码固定运行指定次数,次数完成后退出循环。 | |

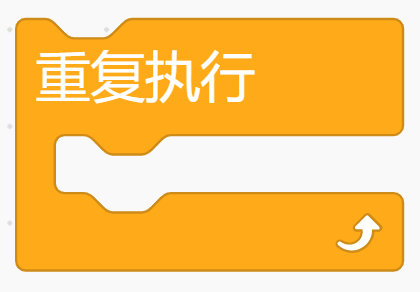

![]() | 无限循环运行内部嵌套指令,程序持续重复执行循环内逻辑。 | |

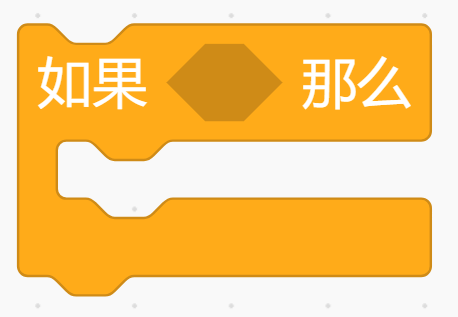

![]() | 基础条件判断,条件成立时执行内部代码,不成立则直接跳过。 | |

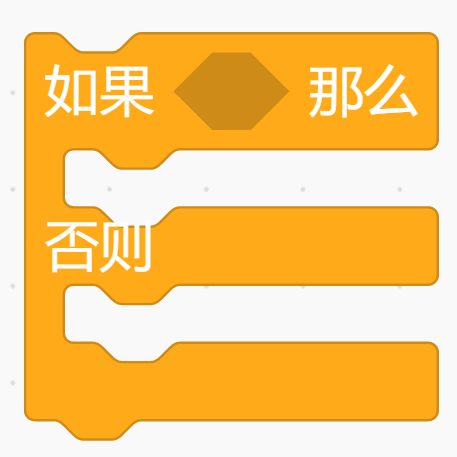

![]() | 双分支条件判断,条件成立执行“那么”内代码,不成立执行“否则”内代码。 | |
![]() | 自定义输入延时数值,控制程序暂停对应时长。 | |

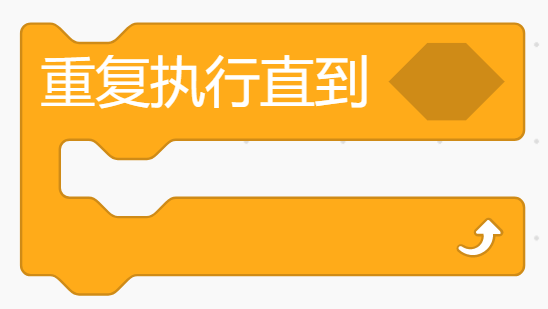

![]() | 循环执行内部代码,直至指定条件成立后退出循环。 | |
![]() | 提前终止当前循环结构,直接跳出循环执行后续程序。 | |
![]() | 用于自定义函数内部,返回指定数据至函数调用处。 | |
![]() | 对两个数值进行加法运算,返回结果。 | |
![]() | 对两个数值进行减法运算,返回结果。 | |
![]() | 对两个数值进行乘法运算,返回结果。 | |
![]() | 对两个数值进行除法运算,返回结果。 | |

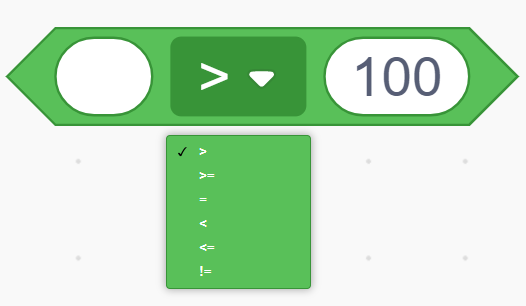

![]() | 数值大小比较,对比两个数字,返回成立/不成立布尔值。 | |
![]() | 逻辑与运算,多个条件同时成立整体结果才为真。 | |
![]() | 逻辑或运算,任意一个条件成立整体结果即为真。 | |
![]() | 布尔取反运算,将原有真假条件反转。 | |

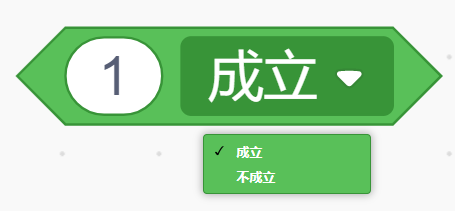

![]() | 布尔逻辑判断,对输入条件进行真假判定或取反运算。 | |

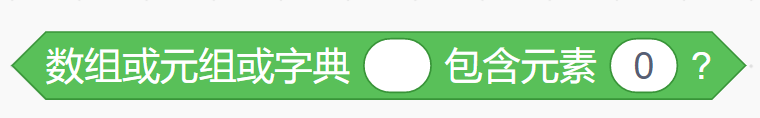

![]() | 判断数组、元组、字典内是否存在指定元素,返回布尔结果。 | |

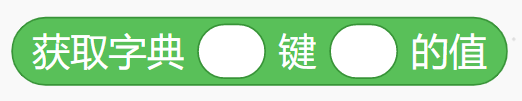

![]() | 根据指定键名,提取字典中对应存储的数值或文本内容。 | |
![]() | 将输入数值从原数值区间线性换算映射至目标区间,完成数值范围转换。 | |

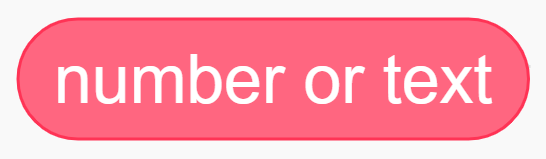

![]() | 自定义录入或调用文本内容,生成可参与拼接、判断、显示的字符串数据。 | |

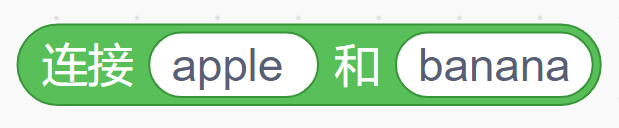

![]() | 将两段文本字符串拼接合并,输出完整的组合文本。 | |

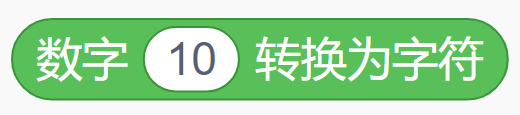

![]() | 将输入的数字数值转换为对应文本字符格式,用于文字显示、字符串拼接场景。 | |
| 创建自定义命名的变量容器,用于存储数字、文本等单份数据。 | ||

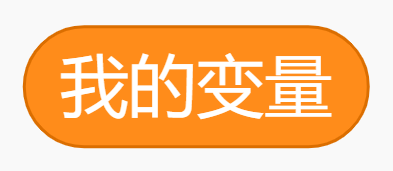

![]() | 读取已创建变量内部存储的数据,可参与运算、判断、输出等操作。 | |

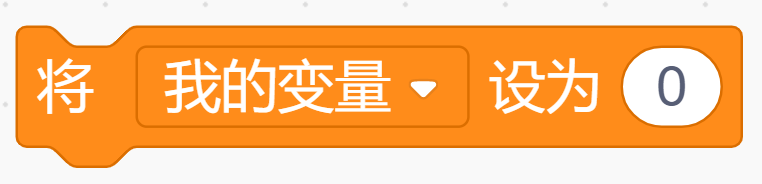

![]() | 给指定变量赋值,覆盖原有数据,将变量内容修改为设定值。 | |

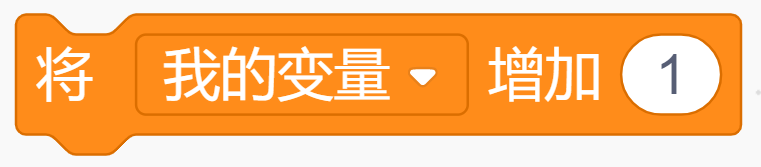

![]() | 对数值型变量进行自增运算,在原有数值基础上叠加指定数字。 | |
| 创建自定义名称的空白列表,用于批量存储多组数据。 | ||
![]() | 生成空白列表容器,可存放数字、文本等多类数据,用于后续增删改查操作。 | |

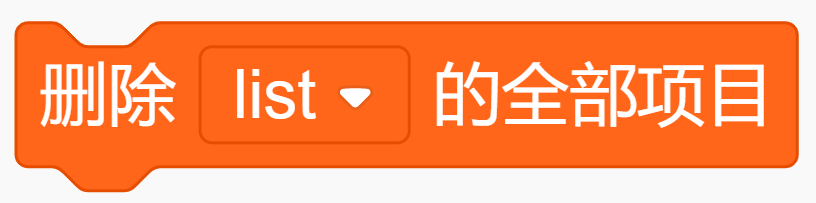

![]() | 清空目标列表内所有存储元素,将列表重置为空列表。 | |

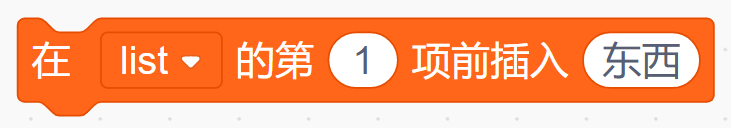

![]() | 在指定列表对应序号元素前方插入自定义内容,完成列表元素新增插入操作。 | |

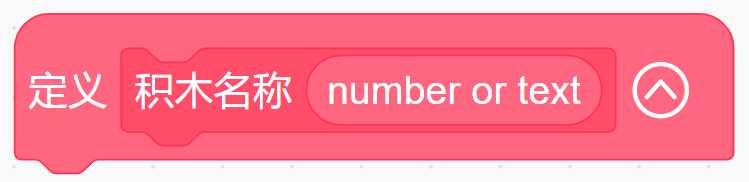

![]() | 自定义创建函数积木,设置函数名称与传入参数(数字/文本类型),用于封装复用一段程序逻辑。 | |
![]() | 为自定义函数提供数字或文本类型的参数输入值,供函数内部程序调用。 | |
![]() | 调用已定义好的自定义函数积木,执行该函数内部封装的全部程序代码。 | |

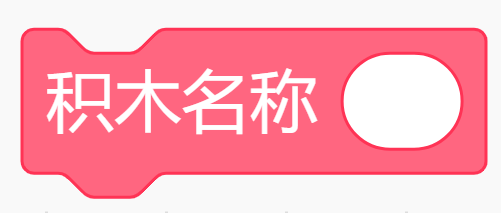

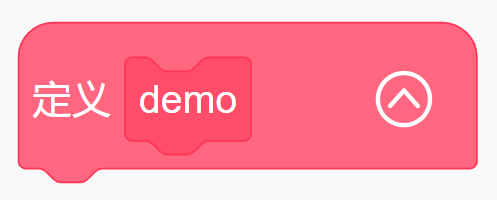

![]() | 创建自定义函数积木,用于封装一段可重复调用的程序逻辑。 | |
![]() | 调用已定义好的自定义函数,执行函数内部封装的全部程序。 |
4.2.4 ESP32主控器扩展库介绍
| 指令块 | 所在类别 | 功能说明 |

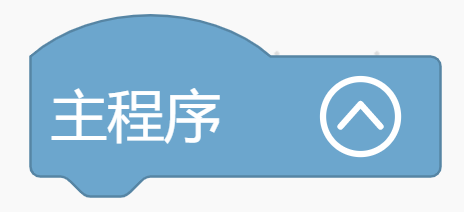

![]() | 程序主循环容器,上电初始化完成后持续循环执行内部代码。 | |

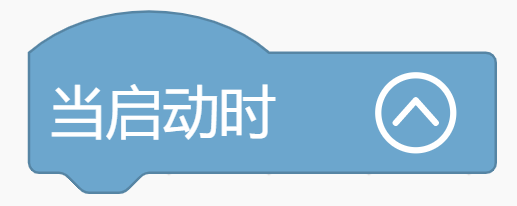

![]() | 设备上电开机后仅执行一次,用于放置硬件初始化、参数配置等开机逻辑。 | |

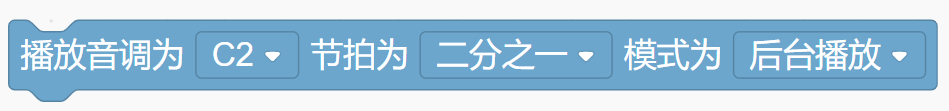

![]() | 驱动蜂鸣器播放指定音高、节拍的乐曲,后台模式下运行时不阻塞后续程序执行。 | |

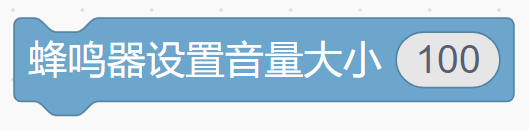

![]() | 调节蜂鸣器发声音量,取值范围 0~100,数值越大音量越高。 | |
![]() | 立即停止蜂鸣器发声,终止当前播放的音调或乐曲。 | |

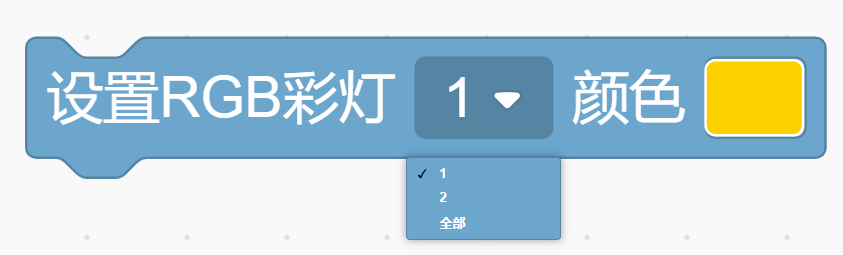

![]() | 控制指定编号或全部RGB彩灯,设置为选定色彩点亮发光。 | |

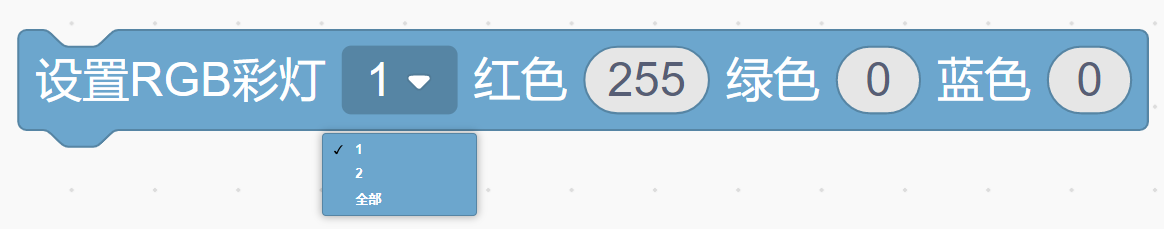

![]() | 通过RGB三通道数值自定义灯光色彩,控制对应彩灯输出混合色光。 | |

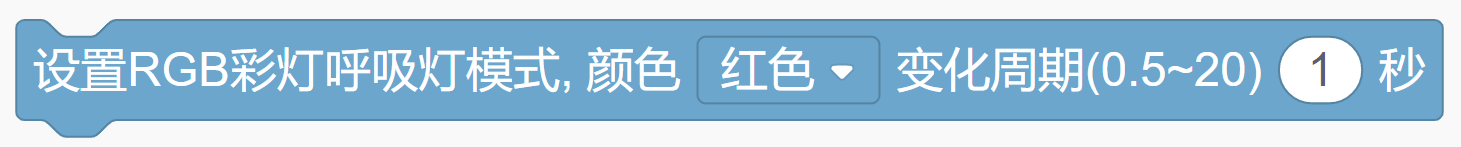

![]() | 让指定RGB彩灯以选定颜色执行亮度渐变呼吸效果,可自定义明暗变化周期。 | |

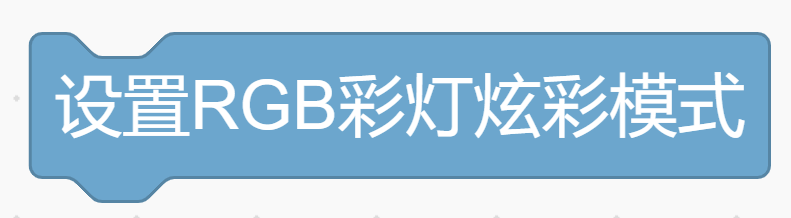

![]() | 开启RGB彩灯自动循环渐变多种色彩的流动炫彩灯光效果。 | |

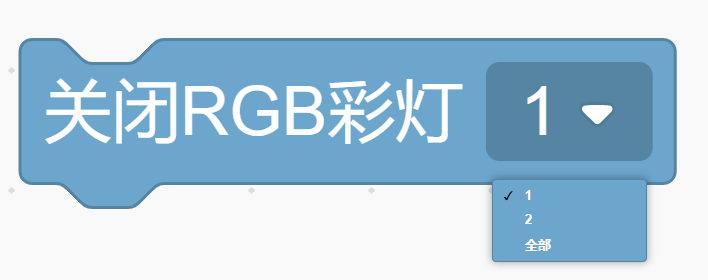

![]() | 熄灭指定编号或全部RGB彩灯,切断灯光输出。 | |

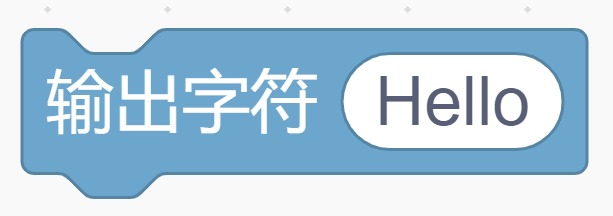

![]() | 通过串口向电脑打印输出自定义文本字符串,用于调试查看信息。 | |

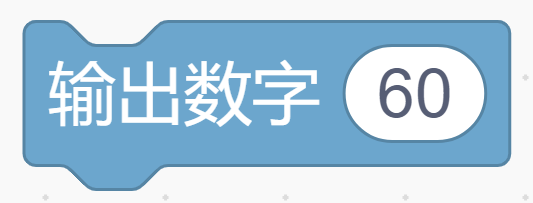

![]() | 通过串口向电脑打印输出指定数字数值,用于数据调试打印。 | |

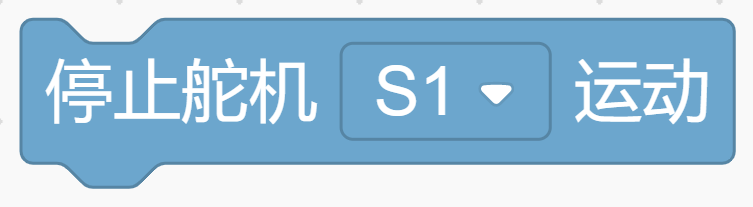

![]() | 立刻终止指定接口360°舵机的转动动作,使舵机停止运转。 | |

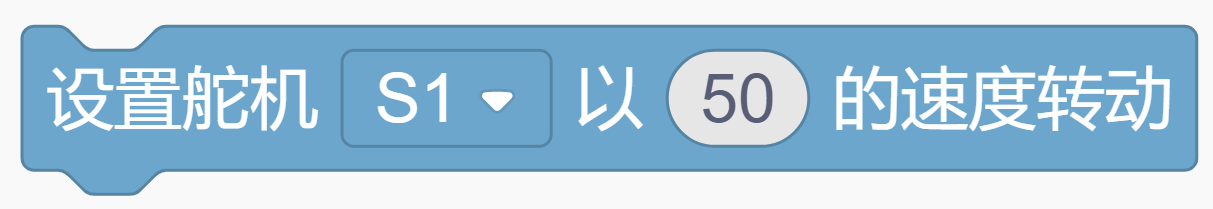

![]() | 控制指定接口的360°舵机,按设定的自定义速度持续转动。 | |

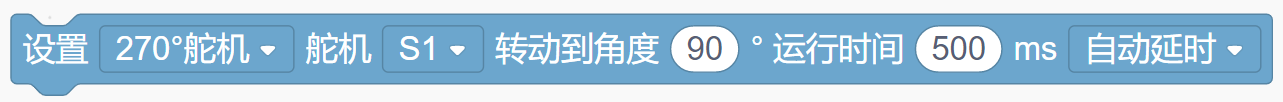

![]() | 控制指定接口270°舵机,在设定时长内平稳转动至目标角度,自动延时等待舵机完成动作。 |
4.3 电子模块教程

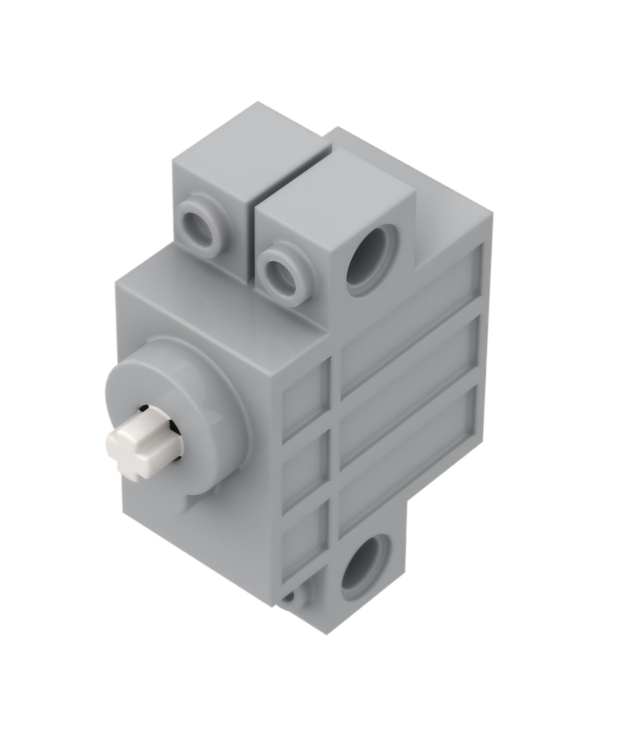

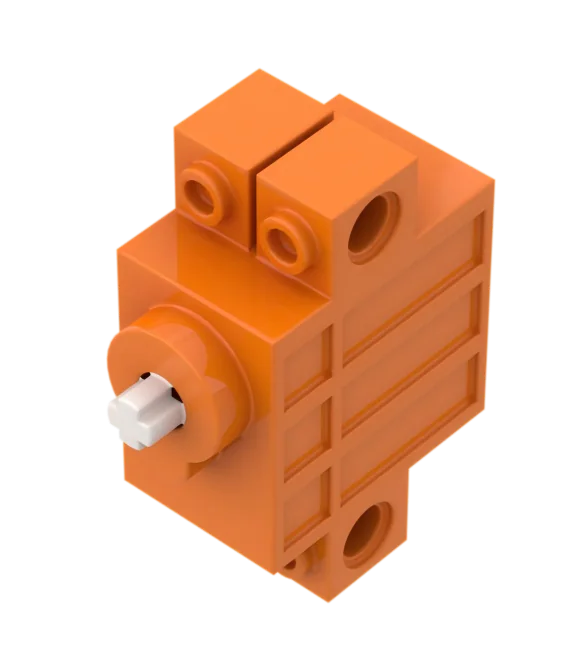

4.3.1 360°积木舵机
(1) 简介
这是一款可以兼容各种乐高积木组件的舵机。使用时,我们一般使用 PWM(脉冲宽度调制)来控制。它是连续旋转舵机,通过 PWM 信号可以控制旋转速度和方向,但无法控制具体转动的角度。

(2) 技术参数
| 工作电压 | DC 4.8-6V |
|---|---|
| 额定扭矩 | 1N.m |
| 转动范围 | 0°~360° |
| 产品线长 | 25cm |
| 产品尺寸 | 40mm*16mm |
(3) 接线示意图

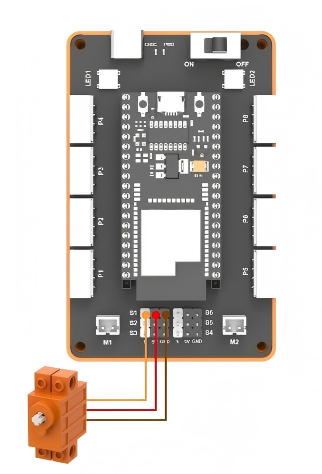

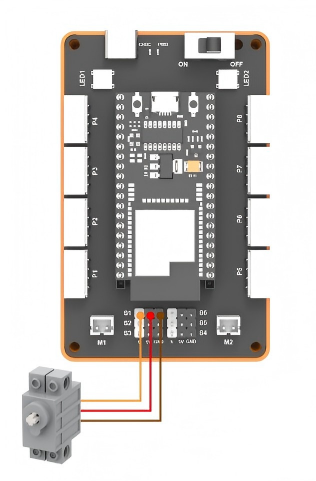

将360°舵机接入主控器接口S1~S6,注意黄色线接S,红色线接5V,棕色线接GND,如下图所示:

(4) 案例实践

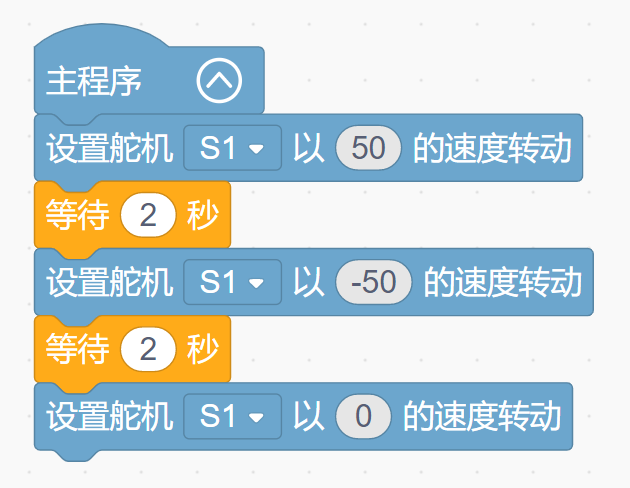

案例一:舵机正反转延时启停
程序逻辑:下载程序后,舵机先以速度 50 正向转动 2 秒,再以速度 - 50 反向转动 2 秒,最后将舵机速度设为 0 停止转动。

程序下载说明: 按照动图依次点击"连接",选择端口后,点击"上传",完成程序下载,测试程序执行效果。

注意:
- 图中程序使用”设置舵机S1以的50速度转动“,是因为需要使用PWM信号控制360°积木舵机转动,而主控器PWM信号输出接口为S1~S6,因此这里使用了S1接口来发出信号给360°积木舵机。
- 程序源文件存放于「附录文件」目录内的「程序文件」,可前往该处下载压缩包获取。
4.3.2 270°积木舵机
(1) 简介
这是一款可以兼容各种乐高积木组件的舵机。使用时,我们一般使用PWM(脉冲宽度调制)来控制。它是有限旋转舵机,也就是说舵机可以控制旋转角度,但有旋转角度限制,角度范围为0°到270°。

(2) 技术参数
| 工作电压 | DC 4.8-6V |
|---|---|
| 额定扭矩 | 1N.m |
| 转动范围 | 0°~270° |
| 产品线长 | 25cm |
| 产品尺寸 | 40mm*16mm |
(3) 接线示意图
将270°舵机接入主控器接口S1~S6,注意黄色线接S,红色线接5V,棕色线接GND,如下图所示:

(4) 案例实践

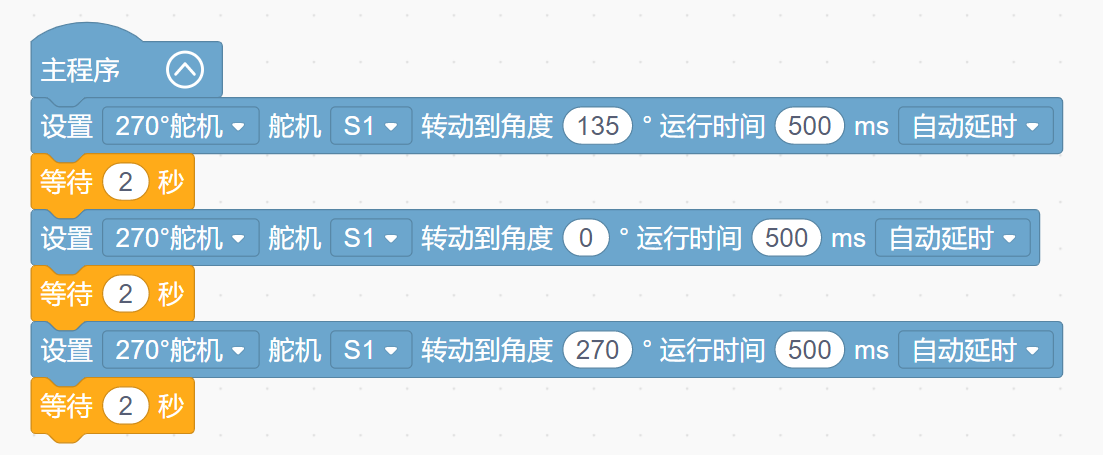

案例一:270 度舵机多角度延时转动 程序逻辑:下载程序后,270°积木舵机先转到135°,2秒后,再转到0°,2秒后,再转到270°,2秒后停止。

程序下载说明:
按照动图依次点击"连接",选择端口后,点击"上传",完成程序下载,测试程序执行效果。

注意:
- 使用270°舵机必须先进行初始复位。
- 程序源文件存放于「附录文件」目录内的「程序文件」,可前往该处下载压缩包获取。

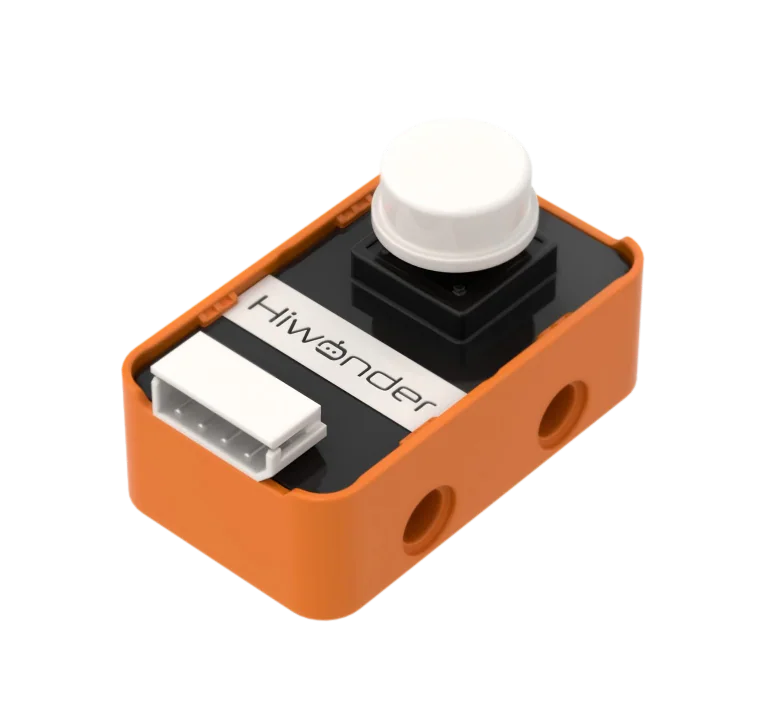

4.3.3 按键模块
(1) 简介
这是一款常见的按键模块,该模块自带一个白色的按键帽,这个模块广泛用于各种DIY实验,如环境监控、电子秤制作、智能车、机器人等。

(2) 技术参数
| 工作电压 | DC 5V |
|---|---|
| 工作电流 | 5mA |
| 接口型号 | 5264-4AW |
| 产品尺寸 | 39.5mm*23.5mm*24mm |

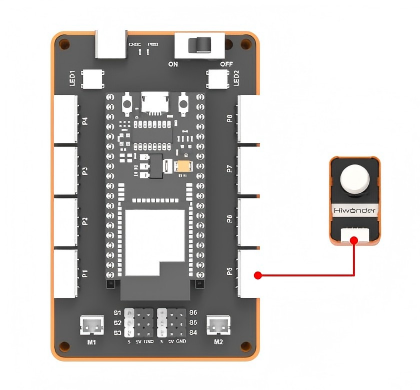

(3) 接线示意图

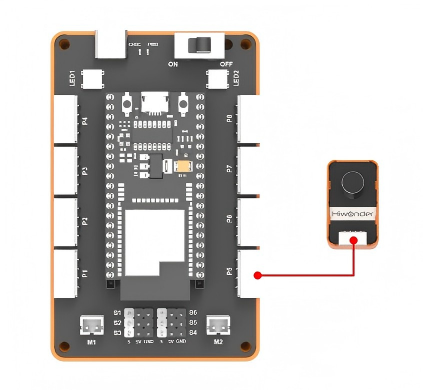

- 它支持连接主控器上的 5/6/7/8 接口。
(4) 案例实践

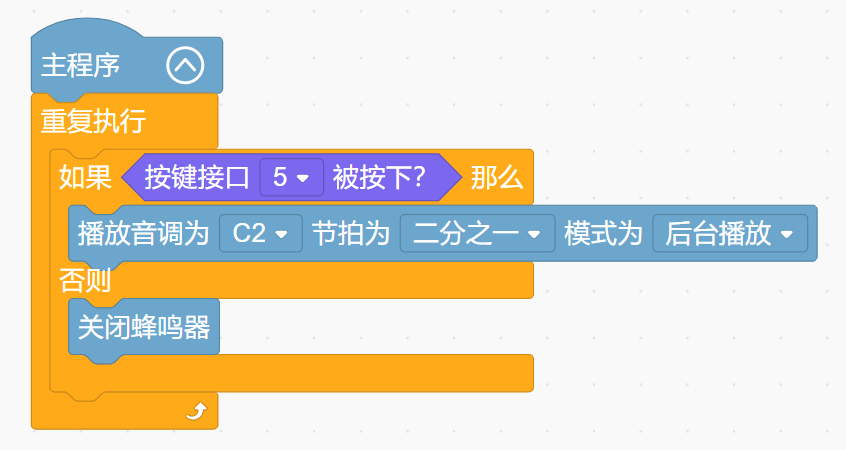

案例一:按键触发蜂鸣器报警 程序逻辑:下载程序后,通过主控板载蜂鸣器测试按键传感器的按键状态,未按下按键时蜂鸣器不发声,按下按键时蜂鸣器发声。

程序下载说明:
按照动图依次点击"连接",选择端口后,点击"上传",完成程序下载,测试程序执行效果。

注意:
- 图中程序使用”等待0.2秒“,是因为物理按键在按下和松开的瞬间,金属触点会发生短暂的 “弹跳”,导致电平信号在短时间内反复跳变,程序会误以为是多次按下,等待0.2秒可以让按键的机械抖动稳定下来,确保程序检测到的是一次稳定的按键按下信号,避免误触发多次播放音调。
- 程序源文件存放于「附录文件」目录内的「程序文件」,可前往该处下载压缩包获取。

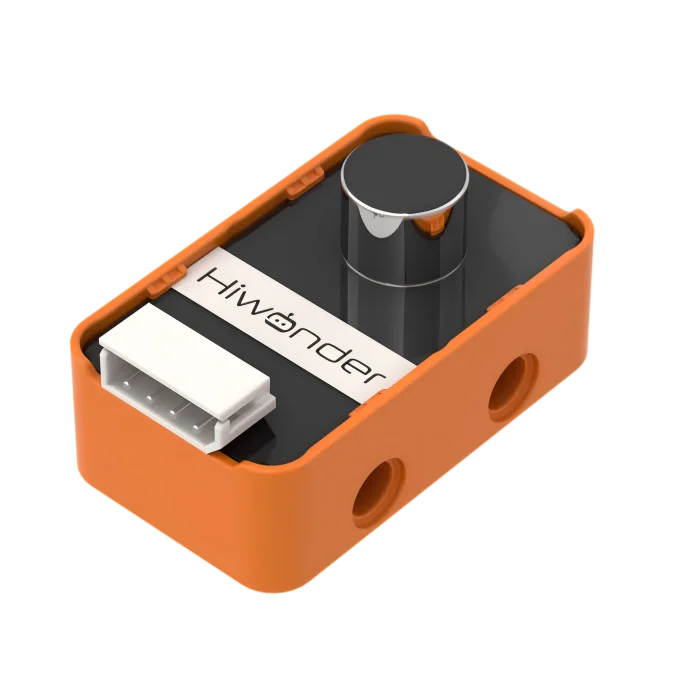

4.3.4 声音传感器
(1) 简介
这是一款检测外界声音大小的传感器。这个传感器用途广泛,主要应用于制作声控机器人、声控开关、声控报警等设备。传感器兼容乐高孔位,可进行更多创意DIY设计。

(2) 技术参数
| 工作电压 | DC 5V |
|---|---|
| 工作电流 | 5mA |
| 麦克风类型 | 电容式驻极体 |
| 接口型号 | 5264-4AW |
| 产品尺寸 | 39.5mm*23.5mm*24mm |
(3) 接线示意图

- 它支持连接主控器上的 5/6/7/8 接口。
(4) 案例实践

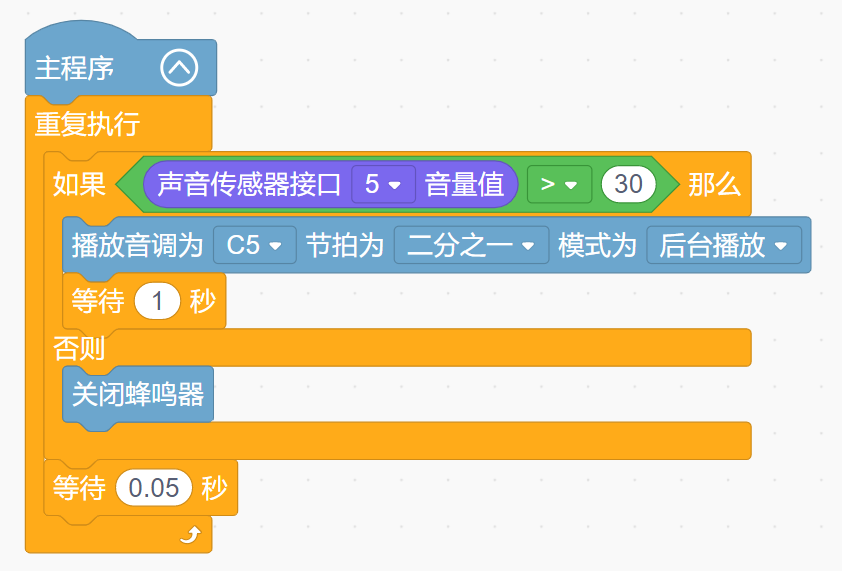

案例一:音量触发蜂鸣器报警 程序逻辑:下载程序后,通过主控板载蜂鸣器测试声音传感器,当声音传感器检测到音量大于30时,蜂鸣器报警1秒后停止,每隔0.05秒刷新一次检测状态,保证响应及时。

程序下载说明:
按照动图依次点击"连接",选择端口后,点击"上传",完成程序下载,测试程序执行效果。

注意:
- 程序源文件存放于「附录文件」目录内的「程序文件」,可前往该处下载压缩包获取。

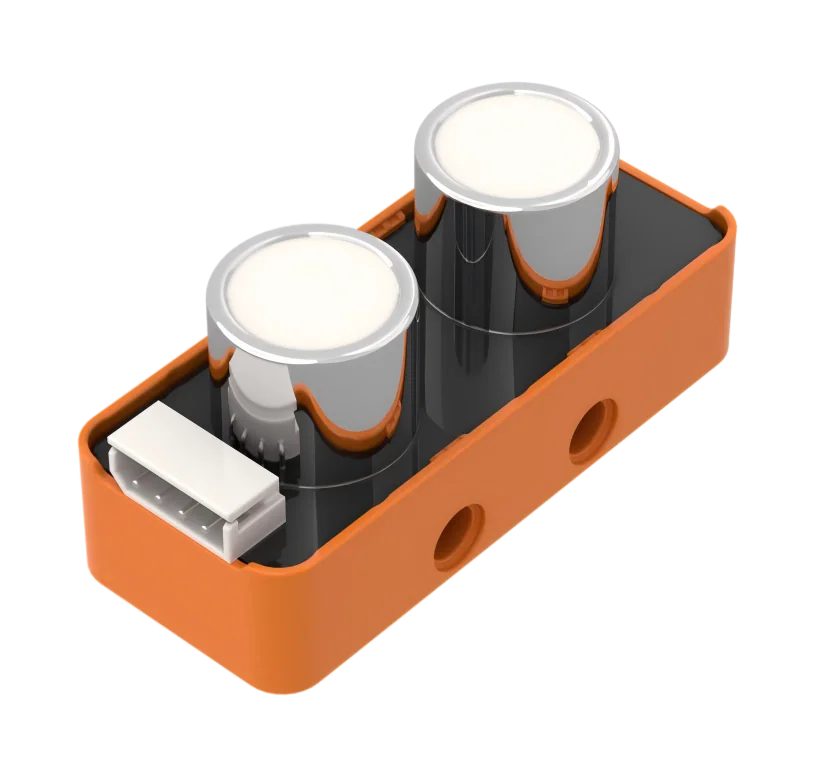

4.3.5 发光超声波传感器
(1) 简介
这是一款可发光的超声波测距模块,采用了一款工业级超声波测距芯片,芯片内部集成超声波发射电路、超声波接收电路、数字处理电路等。模块采用 IIC 通信接口,能通过 IIC通信进行读取超声波传感器测量的距离。传感器兼容乐高孔位,可进行更多创意DIY设计。

(2) 技术参数
| 工作电压 | DC 5V |
|---|---|
| 工作电流 | 2mA |
| 工作频率 | 40Hz |
| 有效测距量程 | 2cm~400cm |
| 通信方式 | IIC |
| 接口型号 | 5264-4AW |
| 产品尺寸 | 55.5mm*23.5mm*23.8mm |
(3) 接线示意图

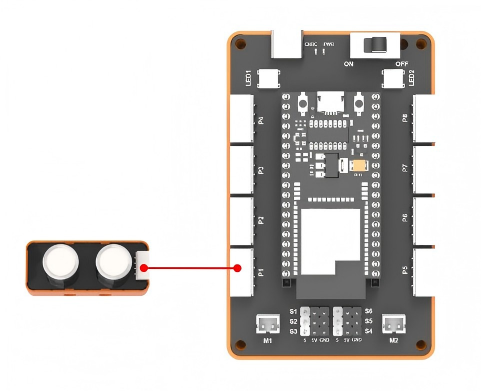

- 它支持连接主控器上的 1/2/3/4 接口。
(4) 案例实践

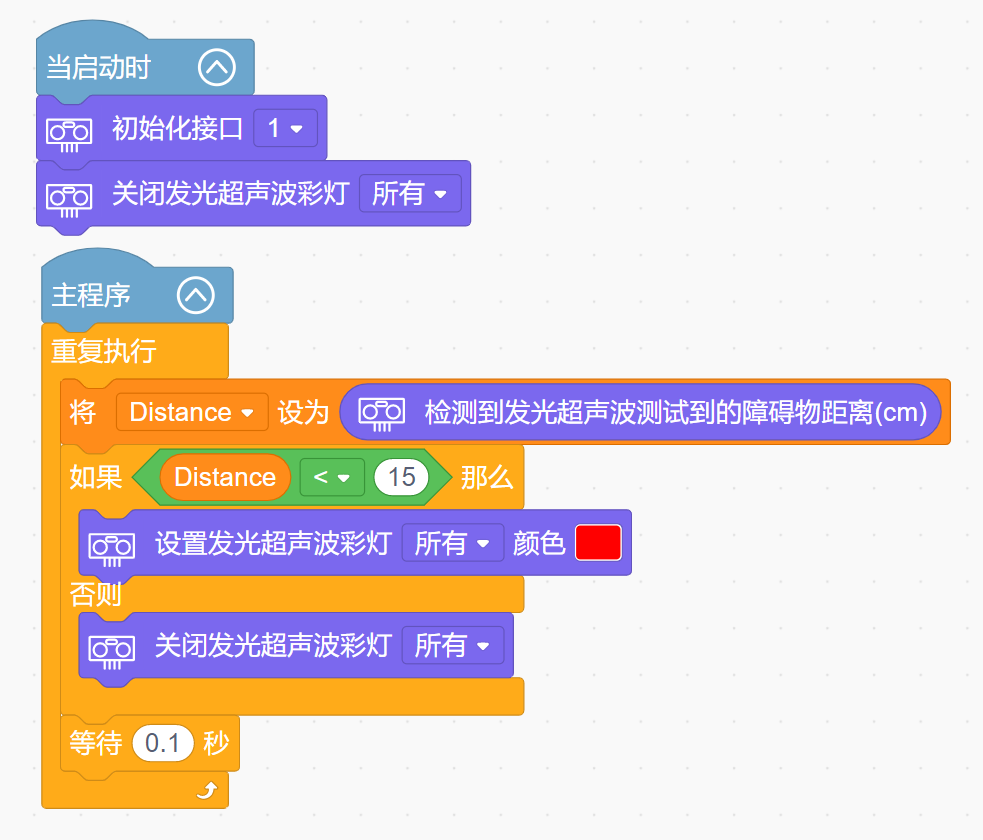

案例一:超声波距离感应彩灯报警 程序逻辑:下载程序后,当超声波传感器检测到前方障碍物距离小于等于15cm时,超声波传感器的两个彩灯同时亮红灯,距离大于15cm时,超声波传感器的两个彩灯关闭,每隔0.1秒刷新一次检测状态,保证响应及时。

程序下载说明:
按照动图依次点击"连接",选择端口后,点击"上传",完成程序下载,测试程序执行效果。

注意:
- 使用超声波传感器,需要在启动时初始化超声波传感器的接口,图中程序启动时使用”关闭发光超声波彩灯(所有)“,是因为超声波传感器上电会亮蓝灯。
- 程序源文件存放于「附录文件」目录内的「程序文件」,可前往该处下载压缩包获取。
4.3.6 触摸传感器
(1) 简介

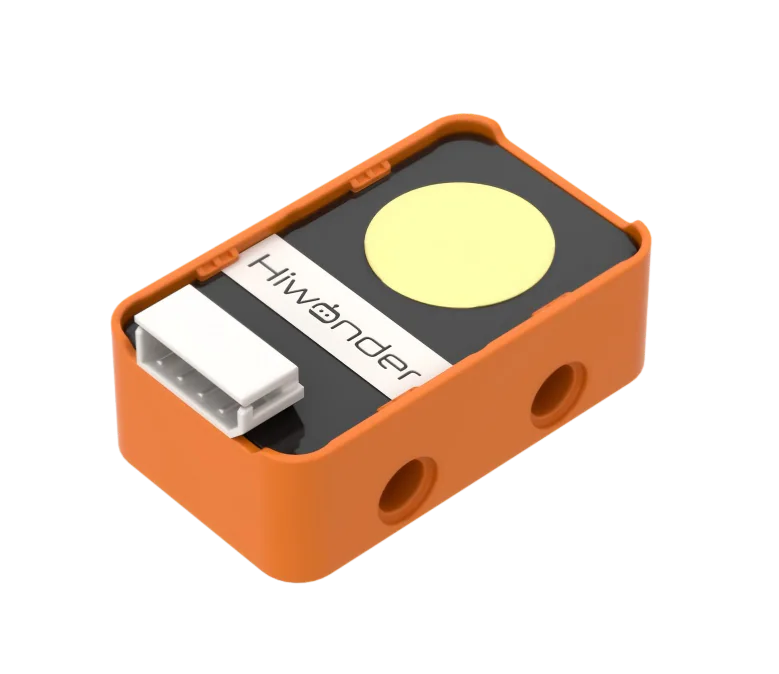

这是一款基于电容感应原理的触摸传感器,这个传感器可应用于设备的开关控制,比如控制开关灯、门铃触摸按键等。传感器兼容乐高孔位,可进行更多创意DIY设计。

(2) 技术参数
| 工作电压 | DC 5V |
|---|---|
| 工作电流 | 5mA |
| 接口型号 | 5264-4AW |
| 产品尺寸 | 39.5mm*23.5mm*24mm |
(3) 接线示意图

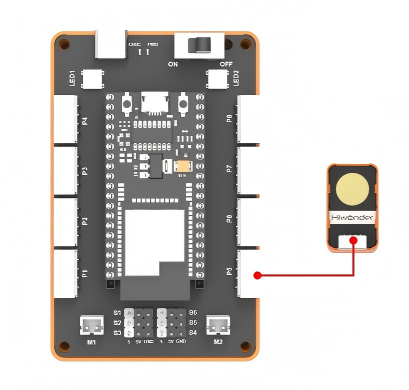

- 它支持连接主控器上的 5/6/7/8 接口。
(4) 案例实践

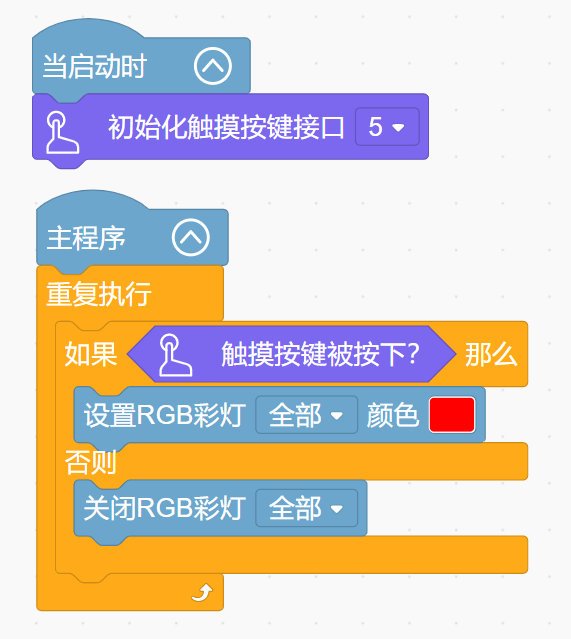

案例一:触摸开关控制彩灯亮灭 程序逻辑:下载程序后,通过主控板载RGB彩灯测试触摸传感器的按键状态,未按下触摸时RGB不亮,按下触摸时RGB亮红灯。

程序下载说明:
按照动图依次点击"连接",选择端口后,点击"上传",完成程序下载,测试程序执行效果。

注意:
- 使用触摸传感器,需要在启动时初始化触摸传感器的接口。
- 程序源文件存放于「附录文件」目录内的「程序文件」,可前往该处下载压缩包获取。
