2.极速体验 ​

2.1 视觉模块基础体验 ​

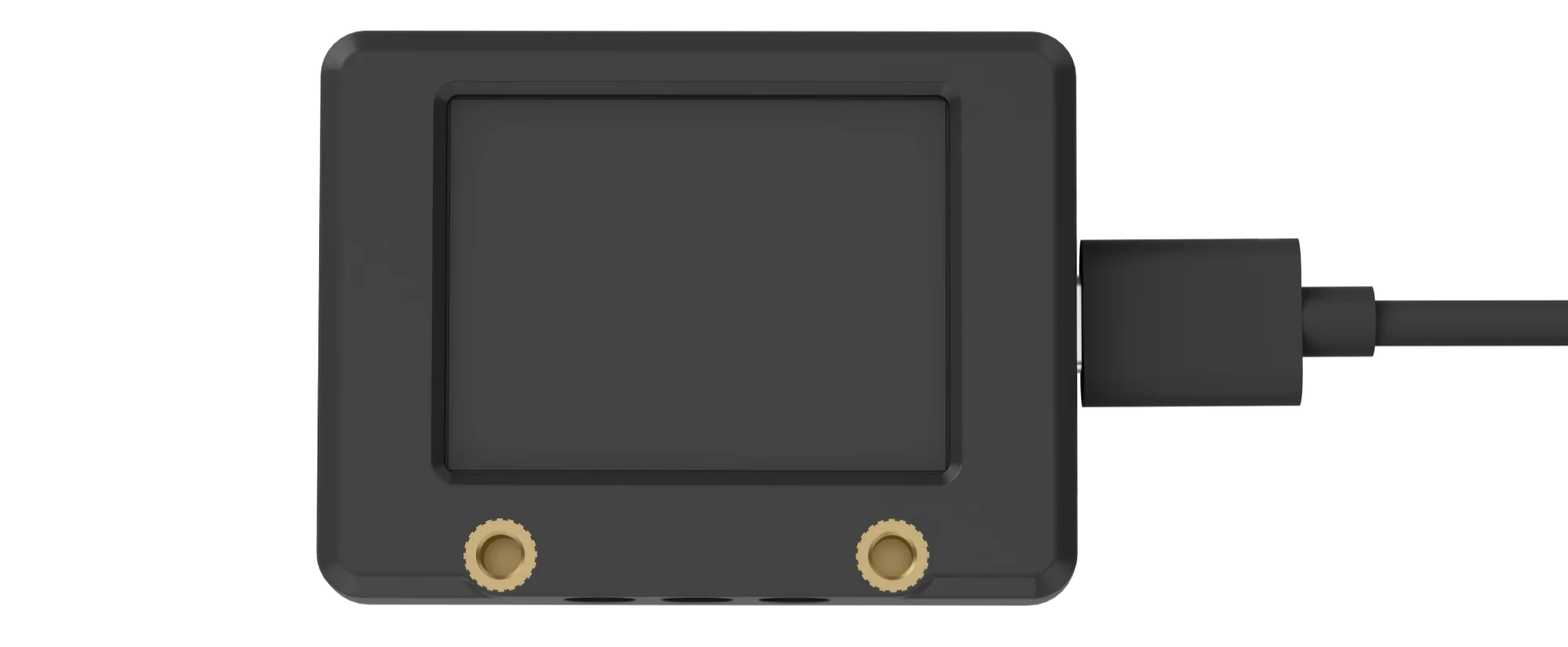

2.1.1 设备通电 ​

使用Type-C数据线通过电脑端口或手机充电器通电，接线方式如图：

注意：

  • WonderLens视觉模块供电电压不得超过5V，因此请选用不超过5V充电头或锂电池。

  • 确保供电电压及供电功率充足，否则WonderLens视觉模块可能会出现画面闪烁、结果错误等异常情况。

2.1.2 操作说明 ​

(1) 基础操作 ​

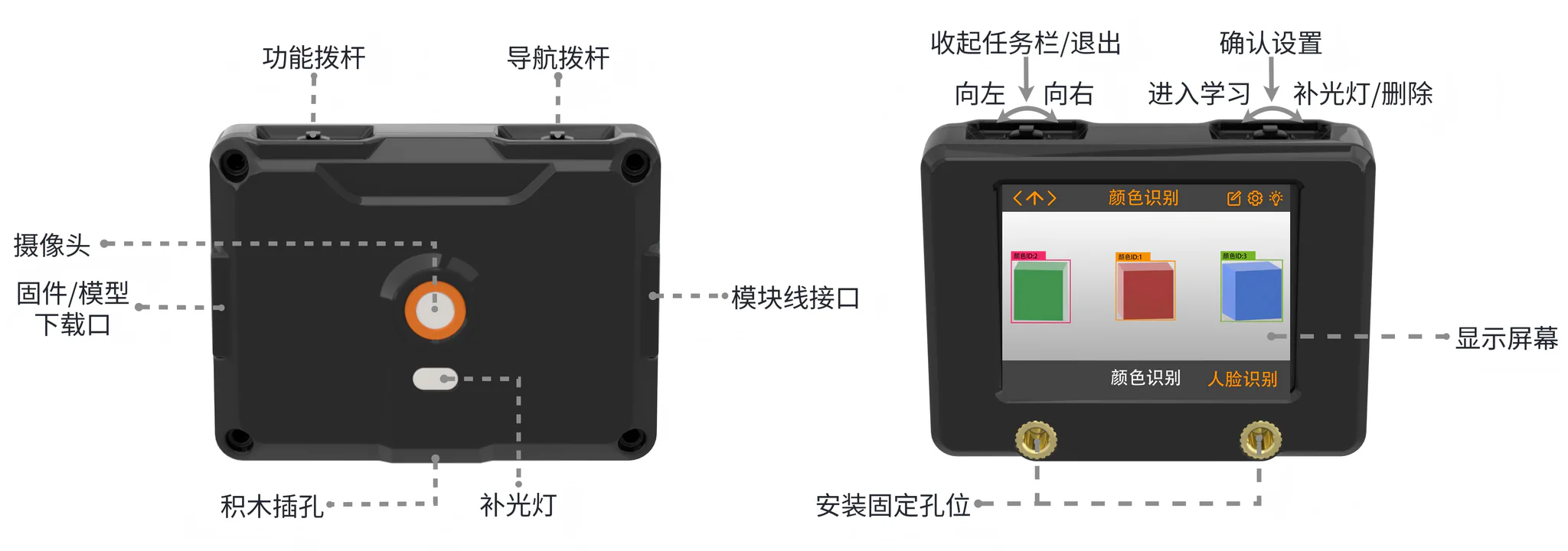

WonderLens视觉模块上共有左右两个拨杆，可以左、右拨动及向下按，从功能上可分为导航拨杆和功能拨杆。其中屏幕左上角拨杆为导航拨杆，右上角为功能拨杆，如下图所示：

操作方式导航拨杆功能拨杆
向左拨动向左切换菜单项进入学习
按下收起任务栏/退出确认/设置
向右拨动向右切换菜单项补光灯开关/删除

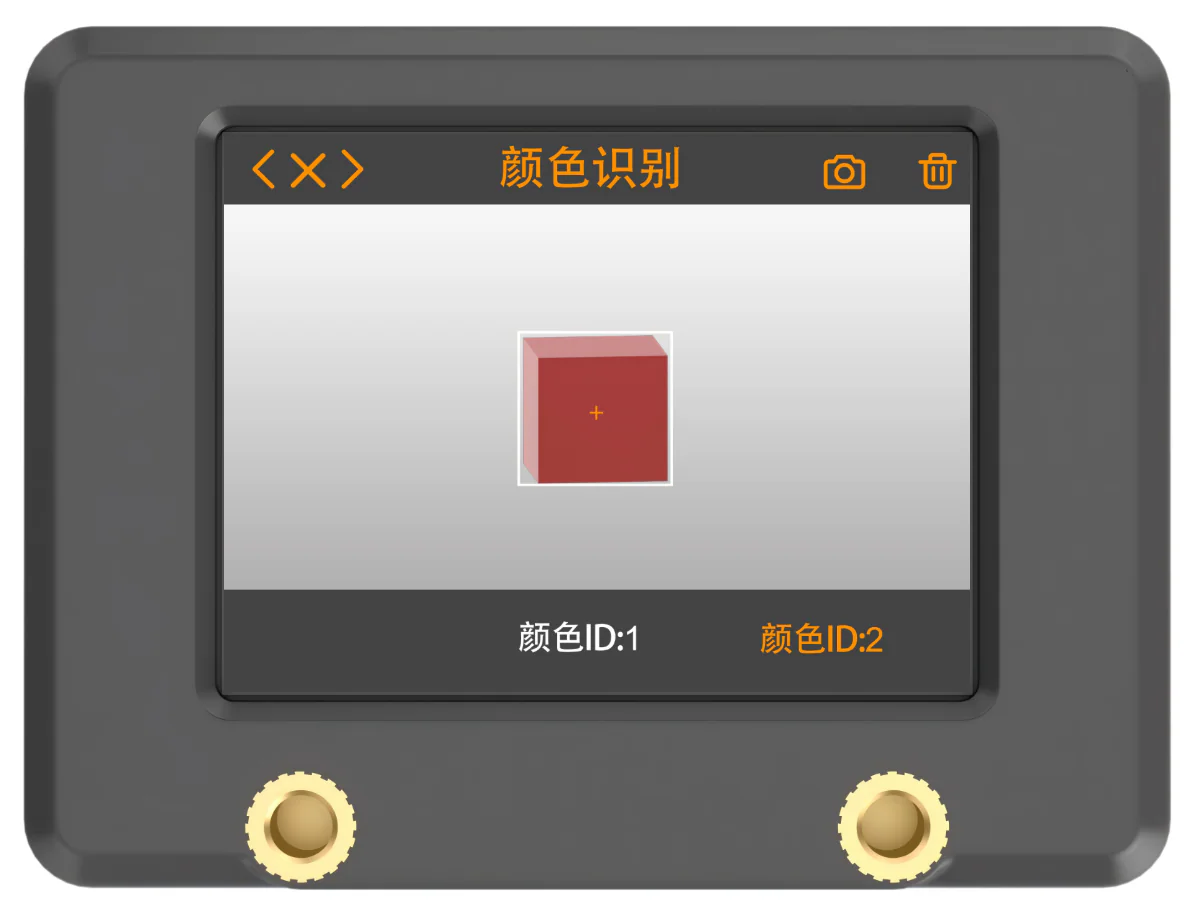

(2) 颜色识别 ​

  1. 进入模式

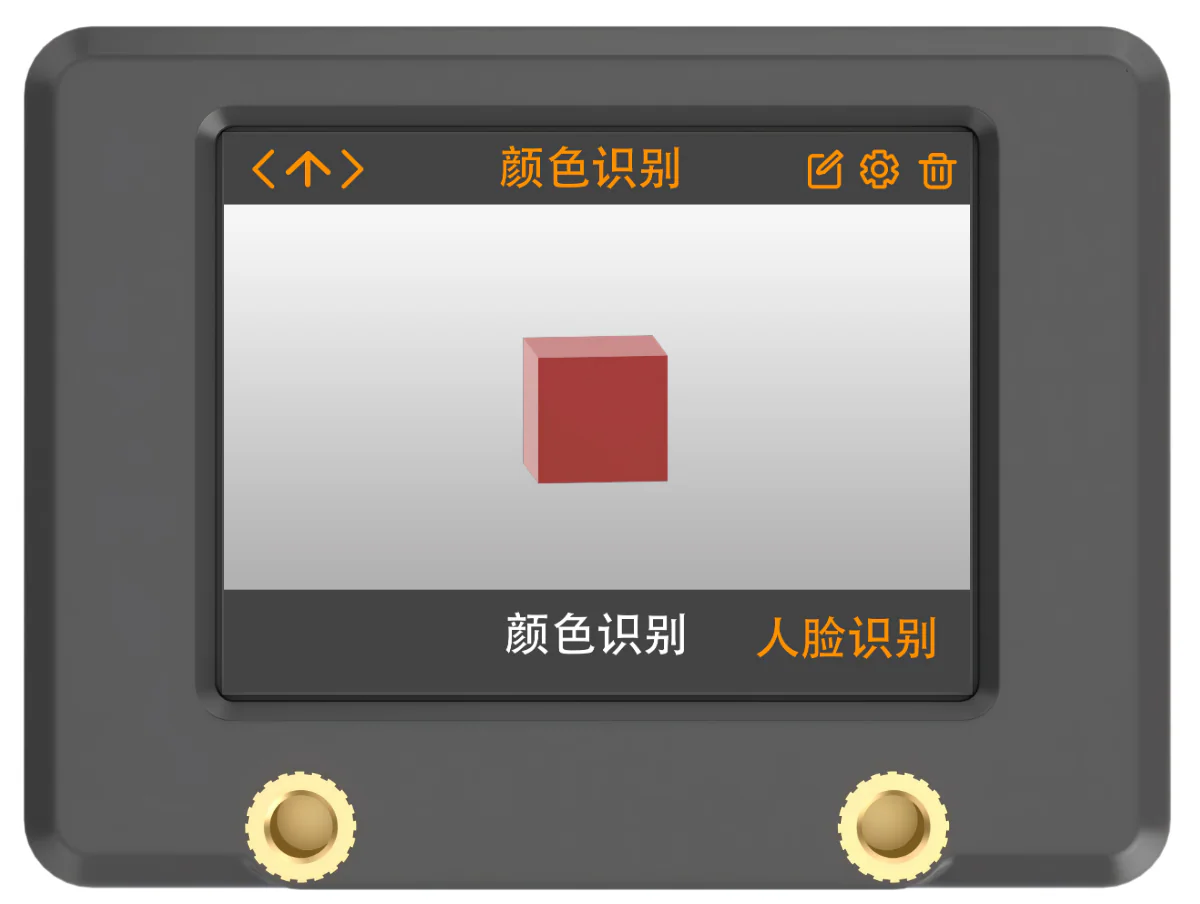

    • 首次开机，画面会停留在“颜色识别”的功能栏；

    • 回到主界面拨动【导航拨杆】，直至屏幕顶部显示“颜色识别”的菜单栏。

  2. 学习新颜色并识别

    使用颜色识别功能，需要先对颜色进行学习，学习步骤如下：

    (1) 在颜色识别主界面拨【功能拨杆】的笔状图标进入学习界面；

(2) 将屏幕中心的十字架对准要学习的颜色色块，所选色块将被一个白色框突出显示；

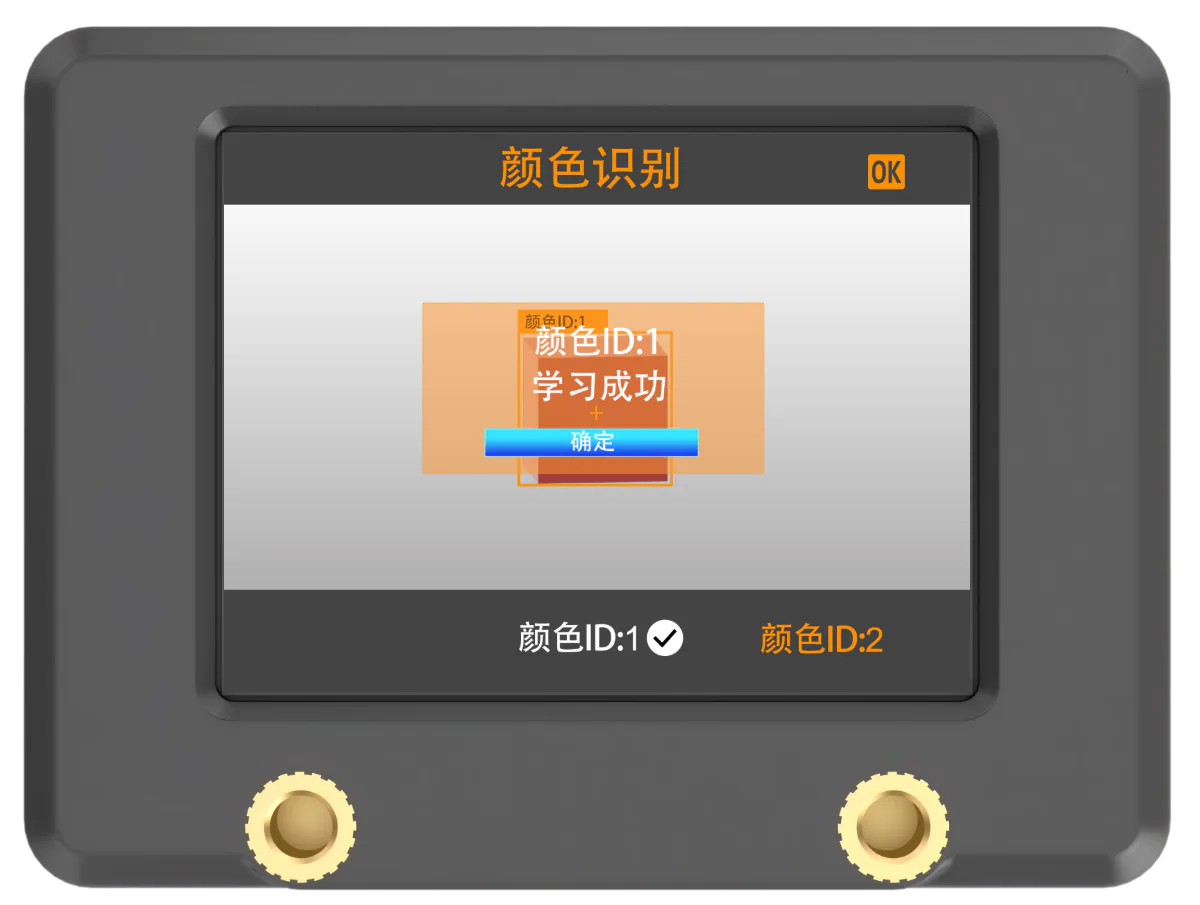

(3) 拨杆向左拨动，按下【功能拨杆】中的相机图标开始学习，学习成功后，会收到一个结果提示；

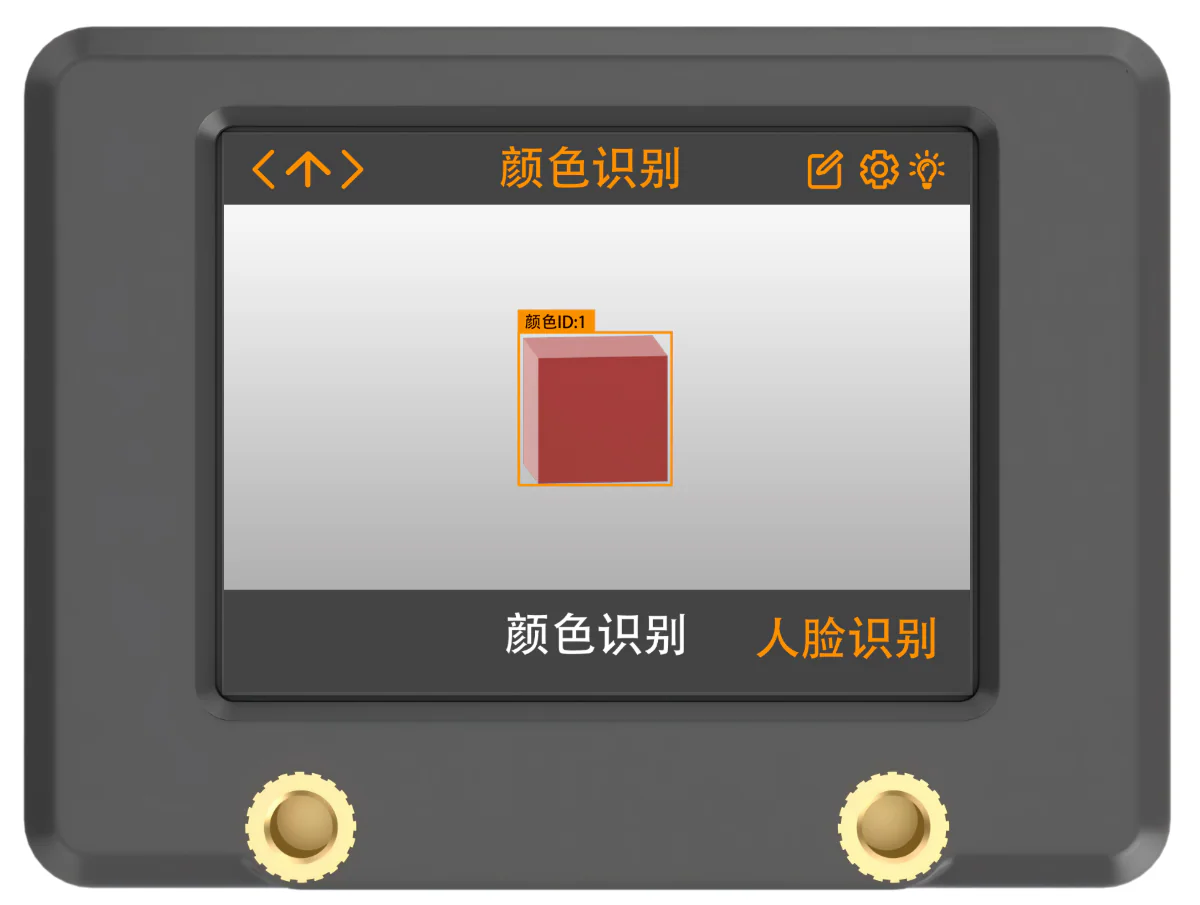

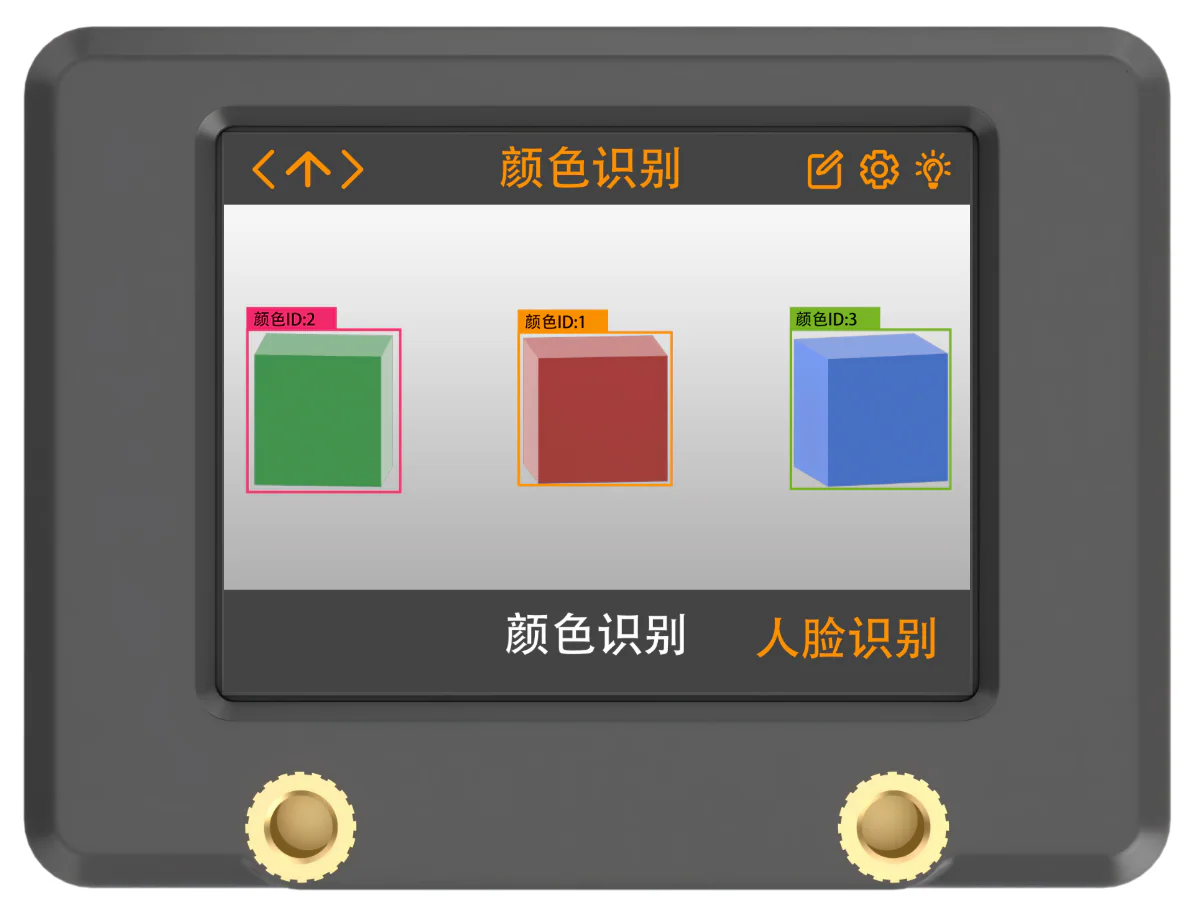

(4) 学习成功后，当视觉模块在画面中发现已识别的颜色时，会立即标出与该颜色匹配的最大物体，并显示对应的颜色ID。

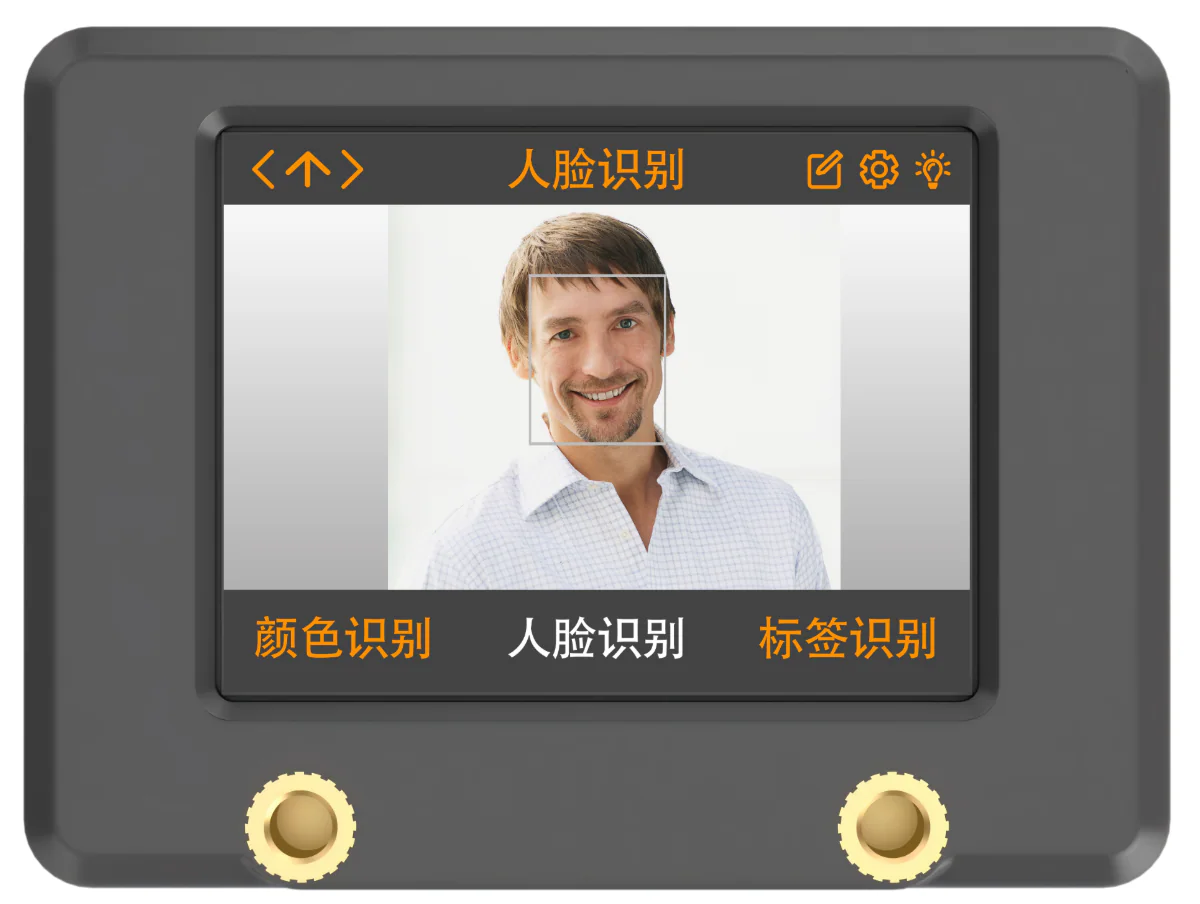

(3) 人脸识别 ​

  1. 进入模式

    回到主界面拨动【导航拨杆】，直至屏幕顶部显示“人脸识别”的菜单栏。

  2. 检测人脸

    进入模式后，人脸检测便自动开始运行，检测成功则会用白色方框框出。

人脸识别相关学习步骤、参数配置说明，请参考"4.软硬件指南/4.4 WonderLens视觉模块/4.4.4 功能介绍"章节对应模块内容。

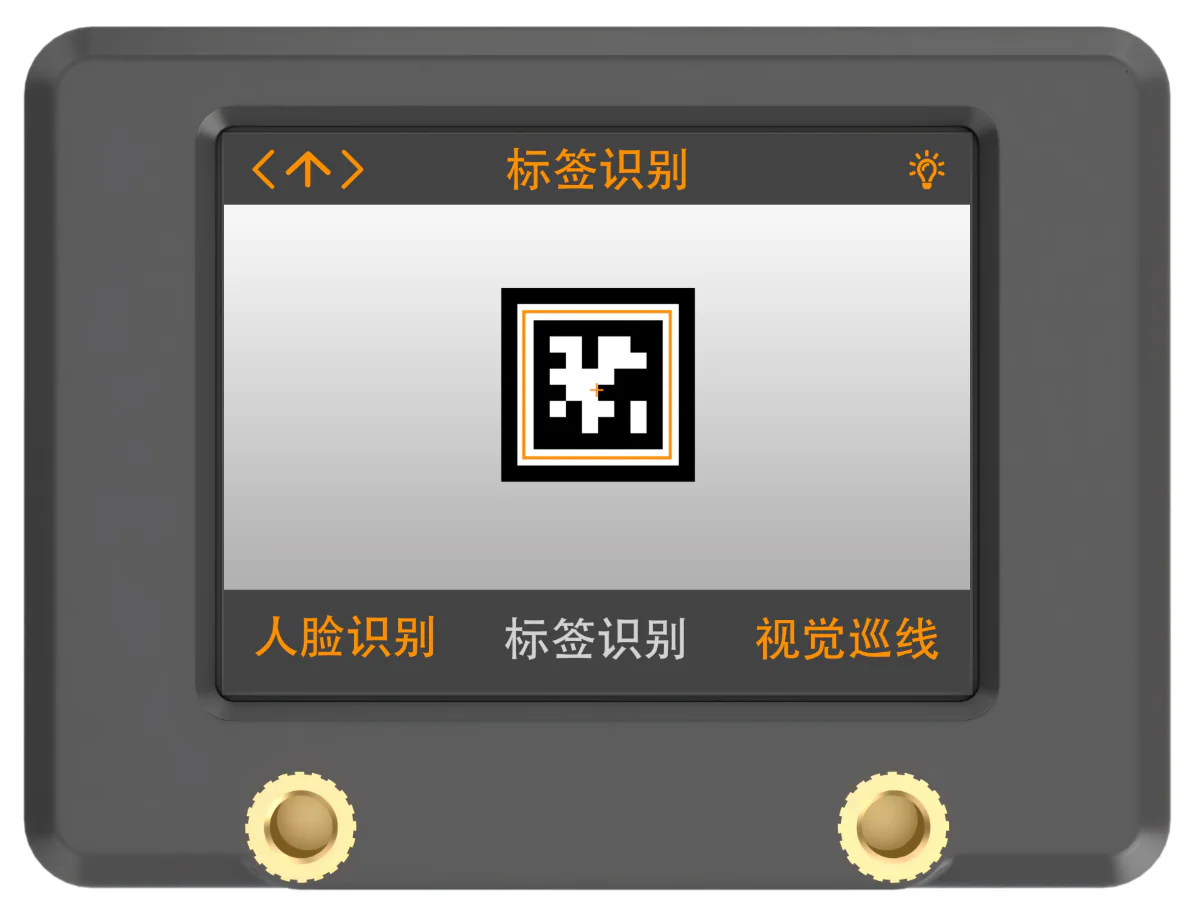

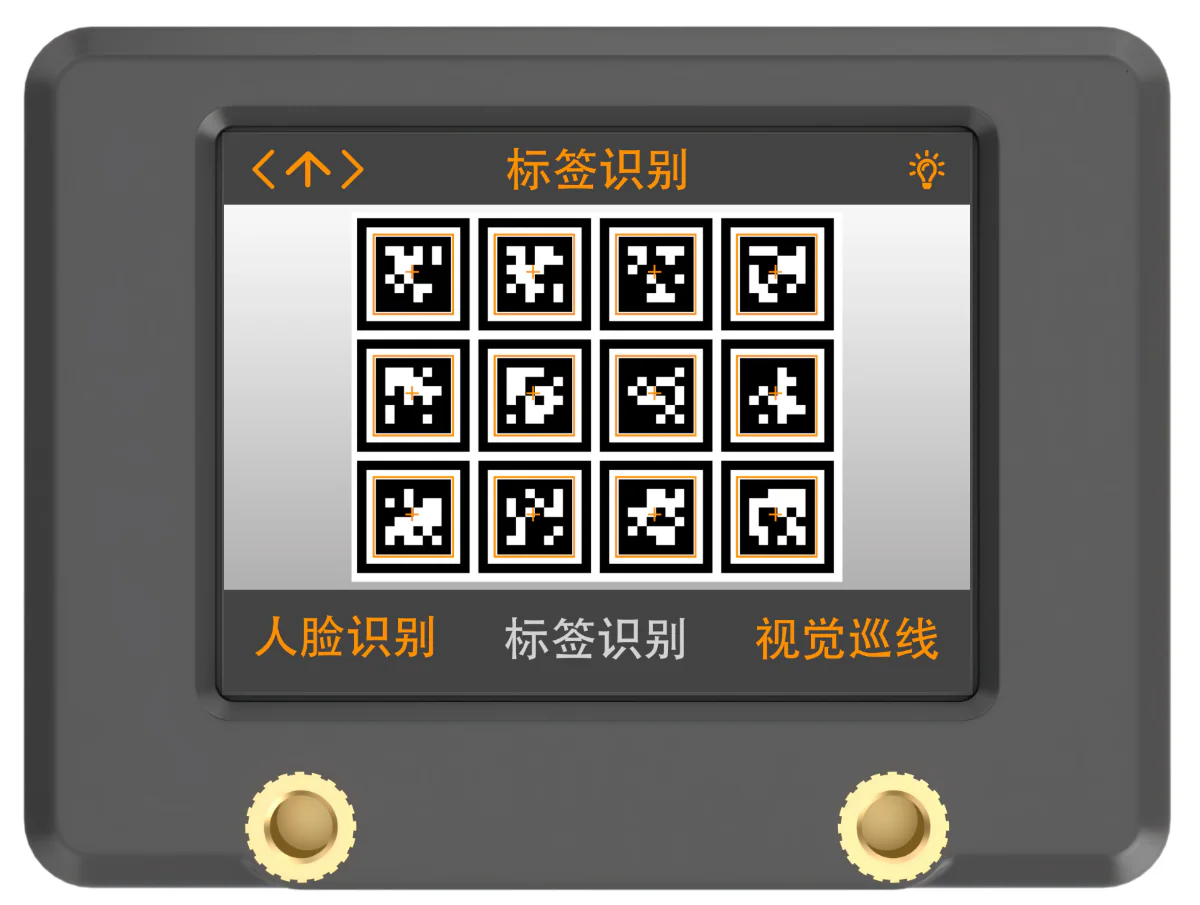

(4) 标签识别 ​

  1. 进入模式

    回到主界面拨动【导航拨杆】，直至屏幕顶部显示“人脸识别”的菜单栏。

  2. 识别标签

    将摄像头对准标签，在显示屏中用橙色框将标签框出，并在中心显示一个十字架;

WonderLens AI视觉模块能够同时识别多个相同ID或不同ID的标签。

注意：请与标签保持适当距离（模块能框出即识别到）。若标签距离WonderLens AI视觉模块过远，在画面中的大小过小都会使WonderLens AI视觉模块无法识别。

(5) 视觉巡线 ​

  1. 进入模式

    回到主界面向右拨动【导航拨杆】，直至屏幕顶部显示“视觉巡线”的菜单栏。

  2. 学习新线条并识别

    该功能同颜色识别功能类似，使用前需要先对线条进行学习，学习步骤如下：

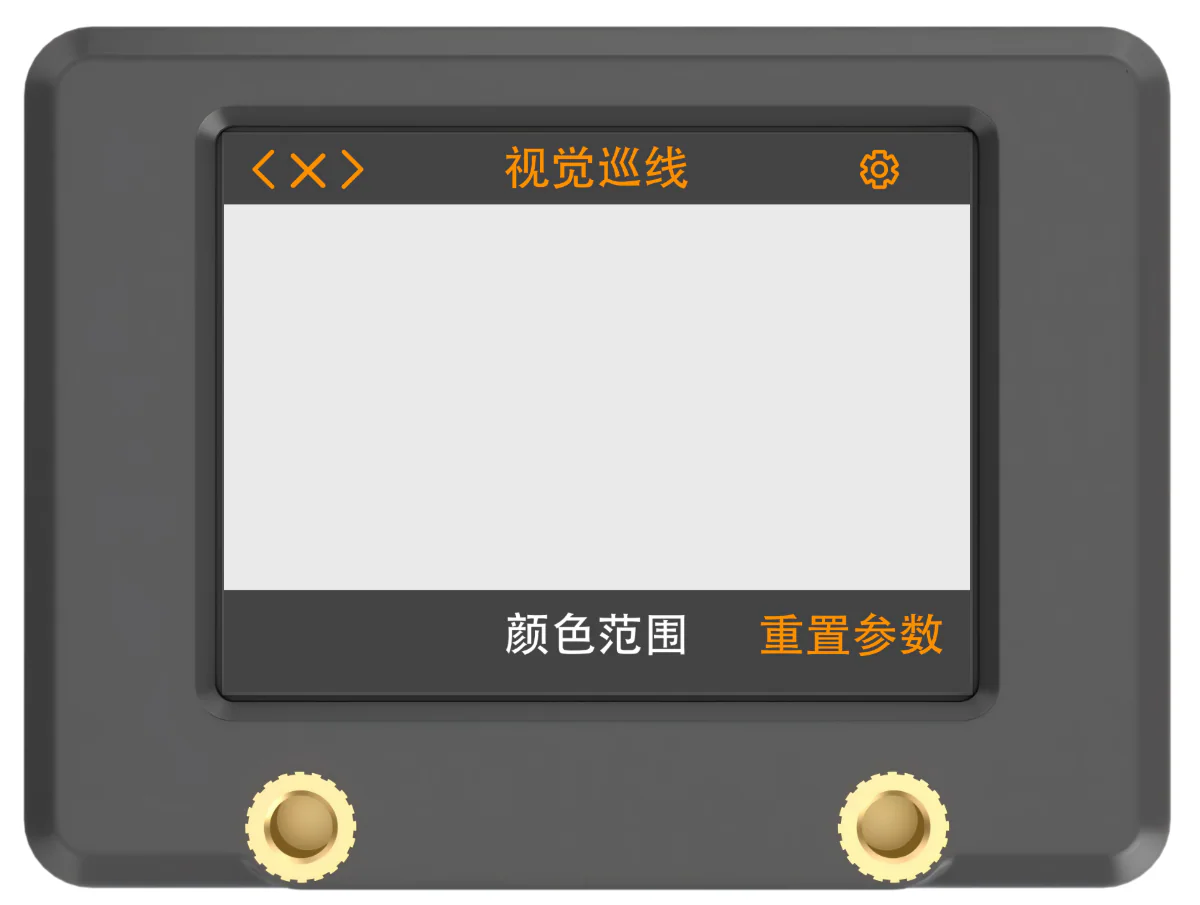

    (1) 在视觉巡线主界面，先将【功能拨杆】向左拨动，短按笔状图标对应的功能按钮；

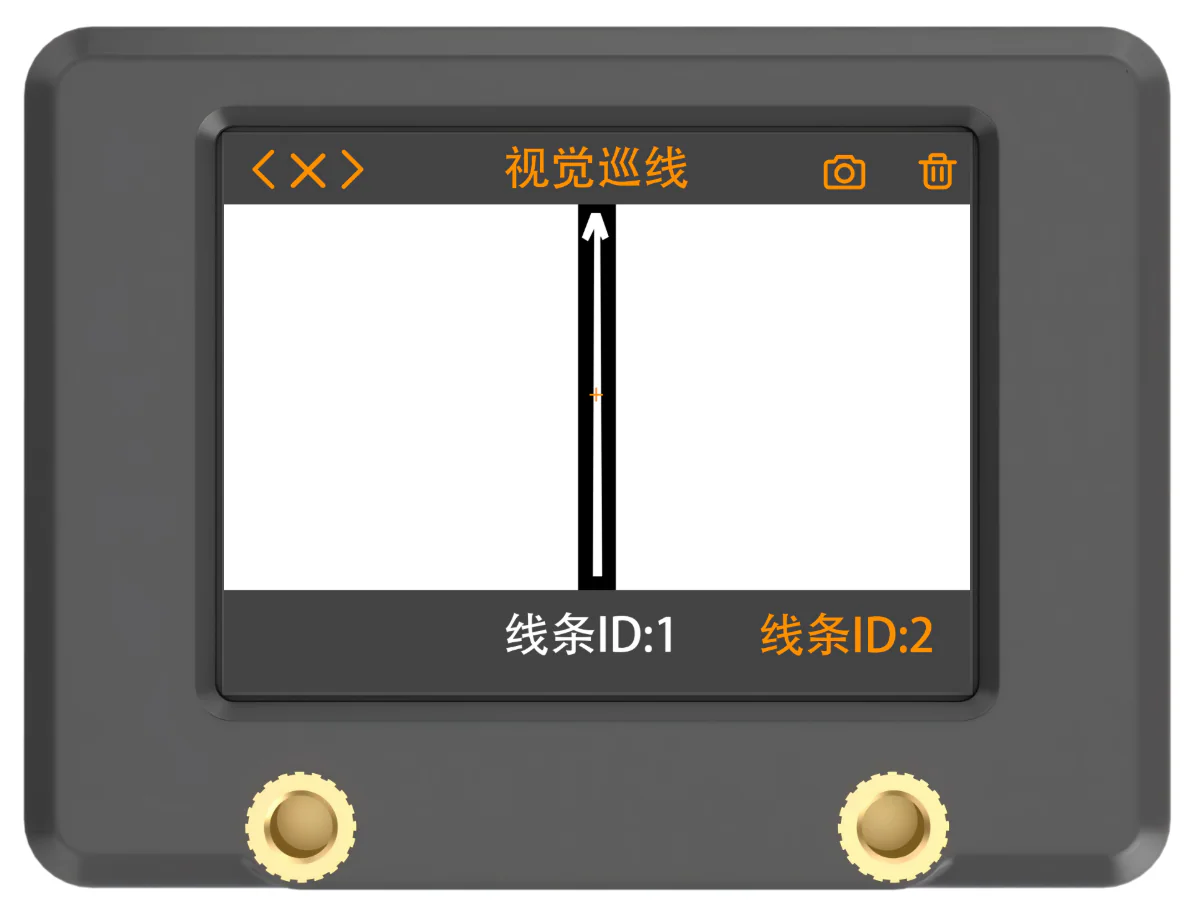

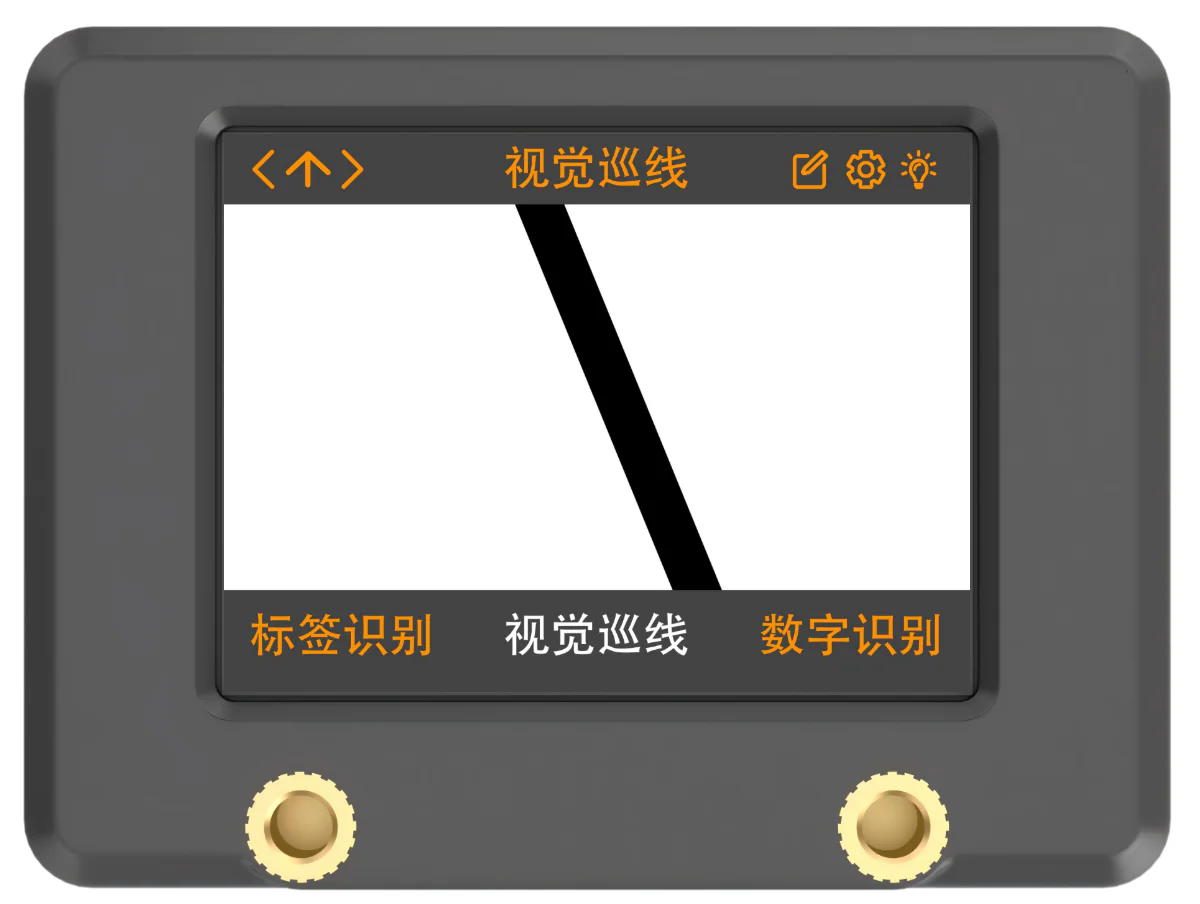

(2) 将屏幕中心的十字架对准要学习的线条，确保线条在画面中尽可能呈现平直或竖直方向，并调整屏幕中的白色箭头以拟合目标线条的方向；

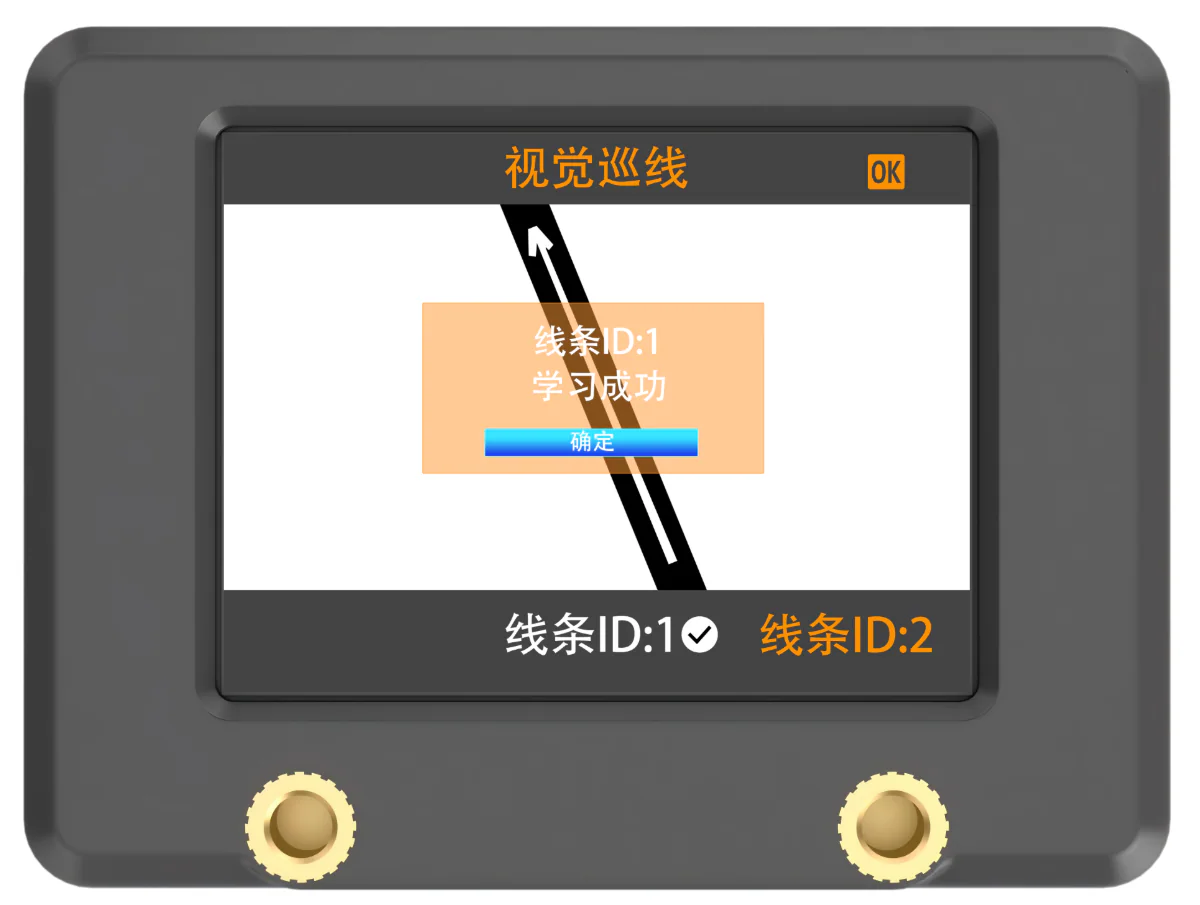

(3) 短按相机图标对应的功能按钮，开始进行学习，此时需要调整光照和角度，确保白色箭头稳定、无跳动，等待学习结果提示，若学习失败，可以通过改变照明条件或使用更鲜艳的颜色等方法，重新调整至箭头稳定状态后再进行学习。

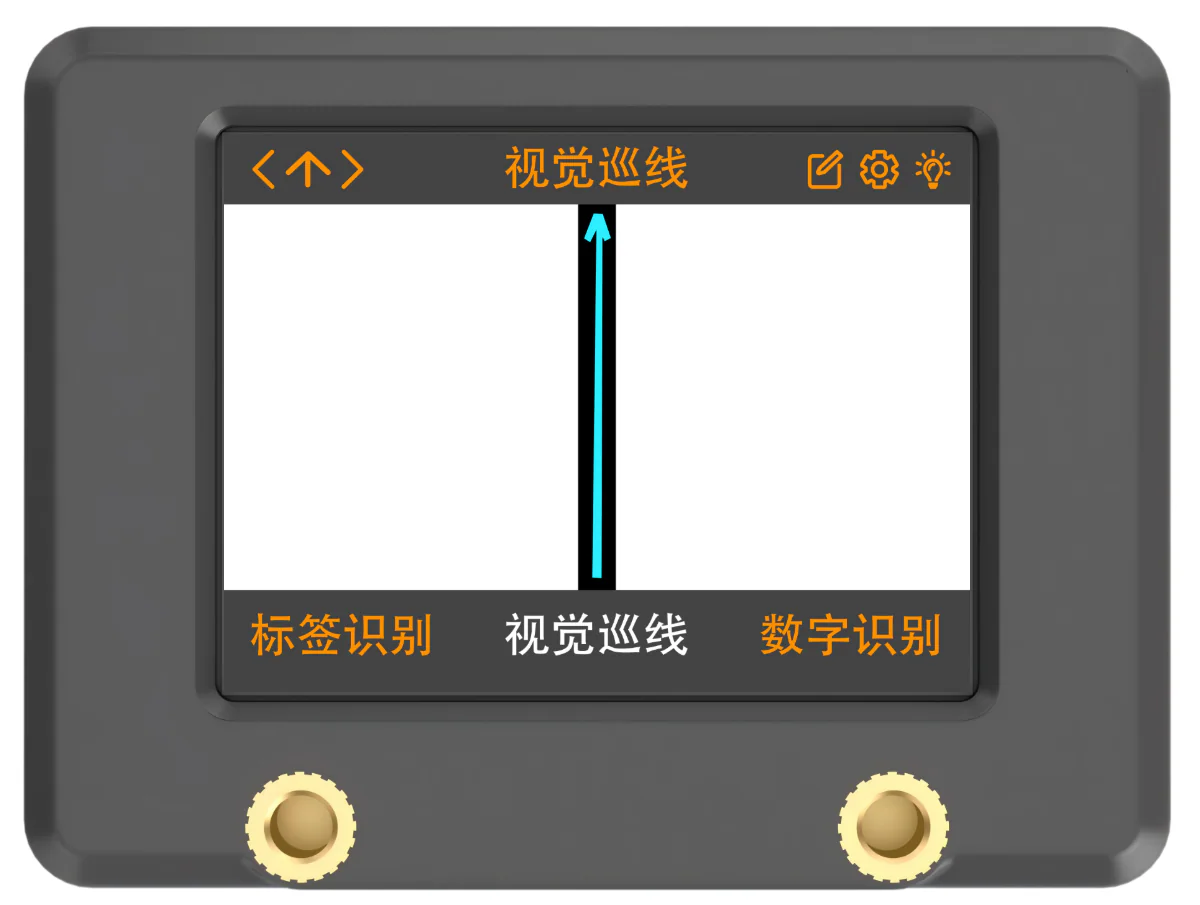

(4) 学习成功后若画面中出现对应线条颜色，WonderLens AI视觉模块会计算该颜色的区域并画出箭头。

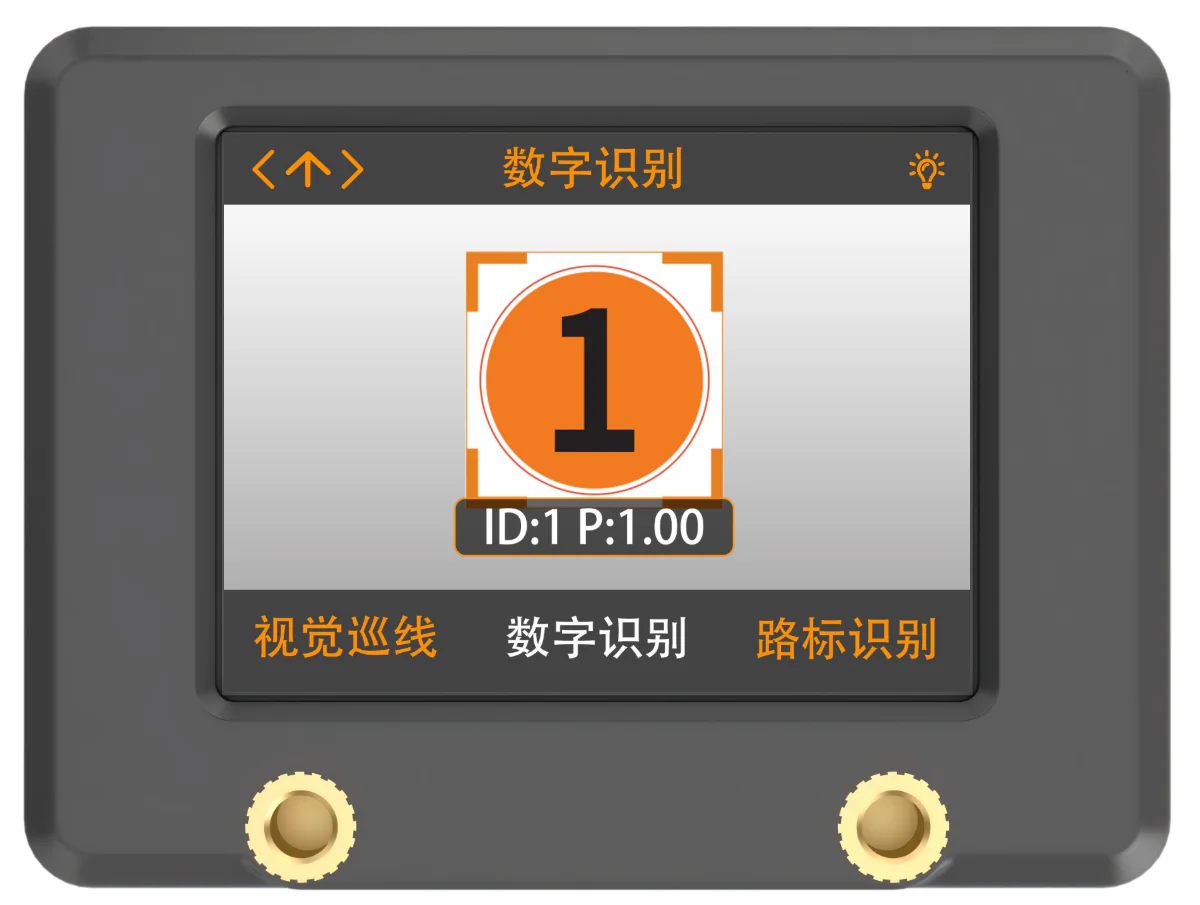

(6) 数字识别 ​

  1. 进入模式

    回到主界面向右拨动【导航拨杆】，直至屏幕顶部显示“数字识别”的菜单栏。

  2. 数字识别

    将摄像头对准数字卡片进行分类测试。每张数字卡片对应各自的数字，运行时屏幕中会显示置信程度最大的数字及其置信度。置信度越接近1.0识别结果就越可靠。

    数字卡片数字数字卡片数字
    12
    34
    5

    注意：卡片与摄像头距离应为15-20cm左右为佳，另外背景光线切勿太暗，建议以纯色（白色）效果为最佳。

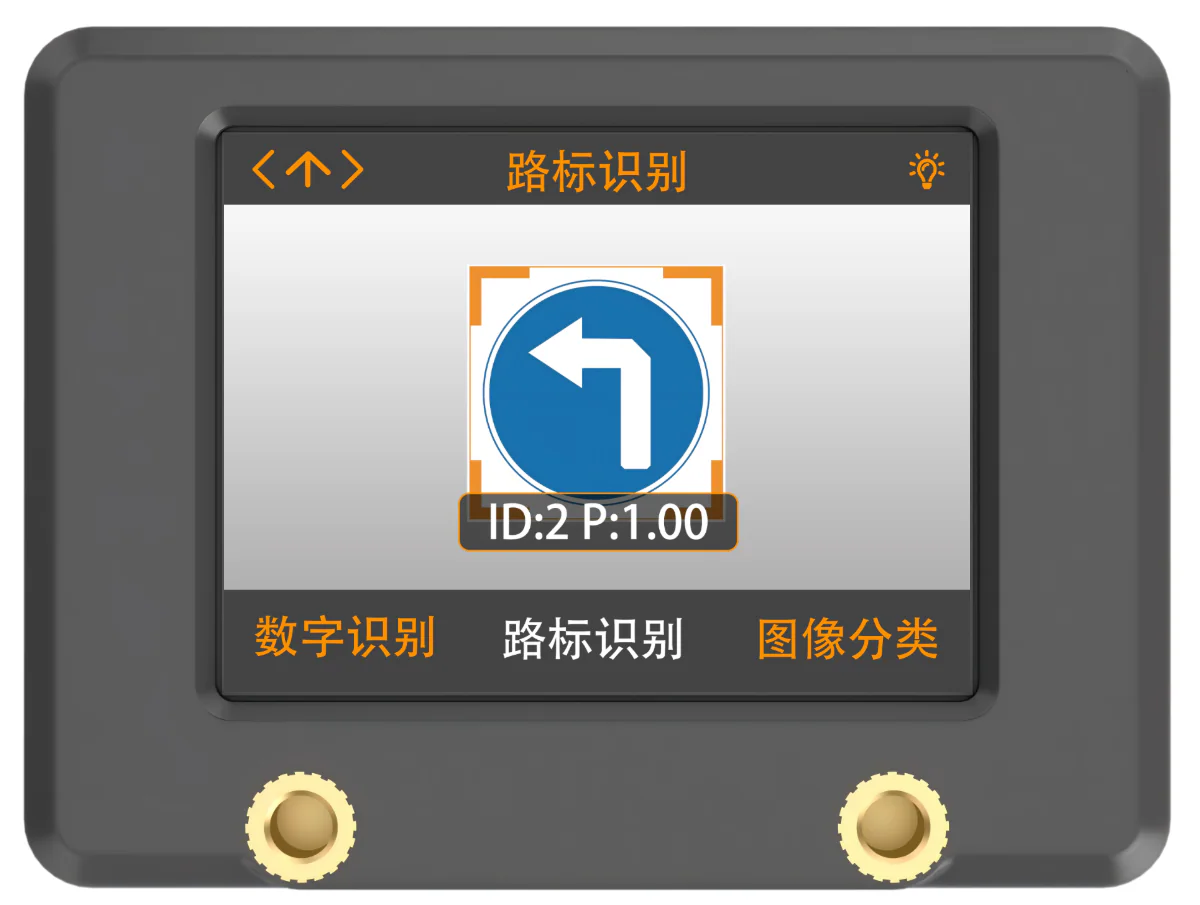

(7) 路标识别 ​

  1. 进入模式

    回到主界面向右拨动【导航拨杆】，直至屏幕顶部显示“路标识别”的菜单栏。

  2. 路标识别

    将摄像头对准交通路标卡片进行分类测试。每种卡片对应不同的ID，运行时模块屏幕中会显示置信程度最大的ID及其置信度。置信度越接近1.0识别结果就越可靠。

    数字卡片数字数字卡片数字
    12
    34
    5

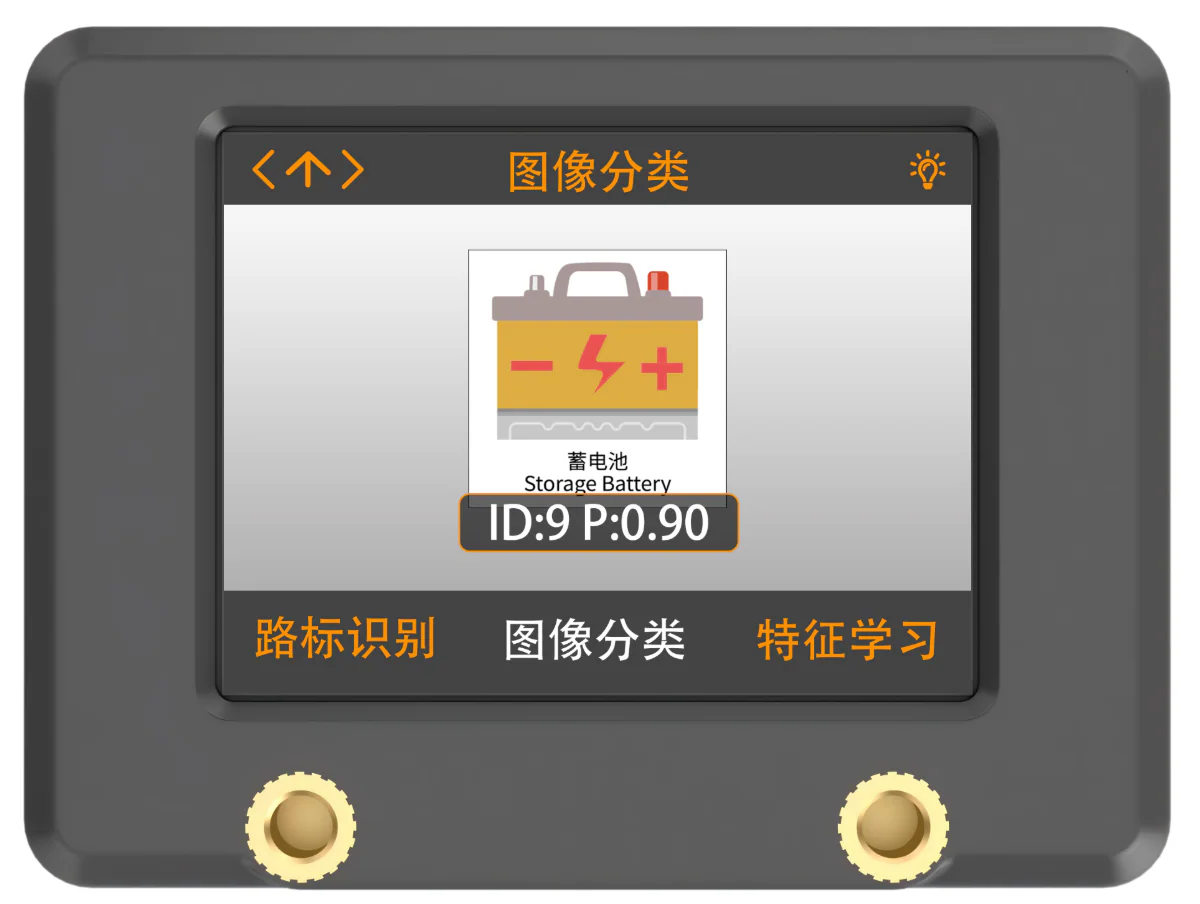

(8) 图像分类 ​

  1. 进入模式

    回到主界面向右拨动【导航拨杆】，直至屏幕顶部显示“图像分类”的菜单栏。

  2. 图像分类

    启动图像分类功能后即可对产品内附赠的垃圾的卡片进行分类测试。每种卡片对应不同的ID，运行时屏幕中会显示置信程度最大的ID及其置信度。置信度越接近1.0识别结果就越可靠。

路标卡片ID路标卡片ID
白色背景12
34
56
78
910
1112
13

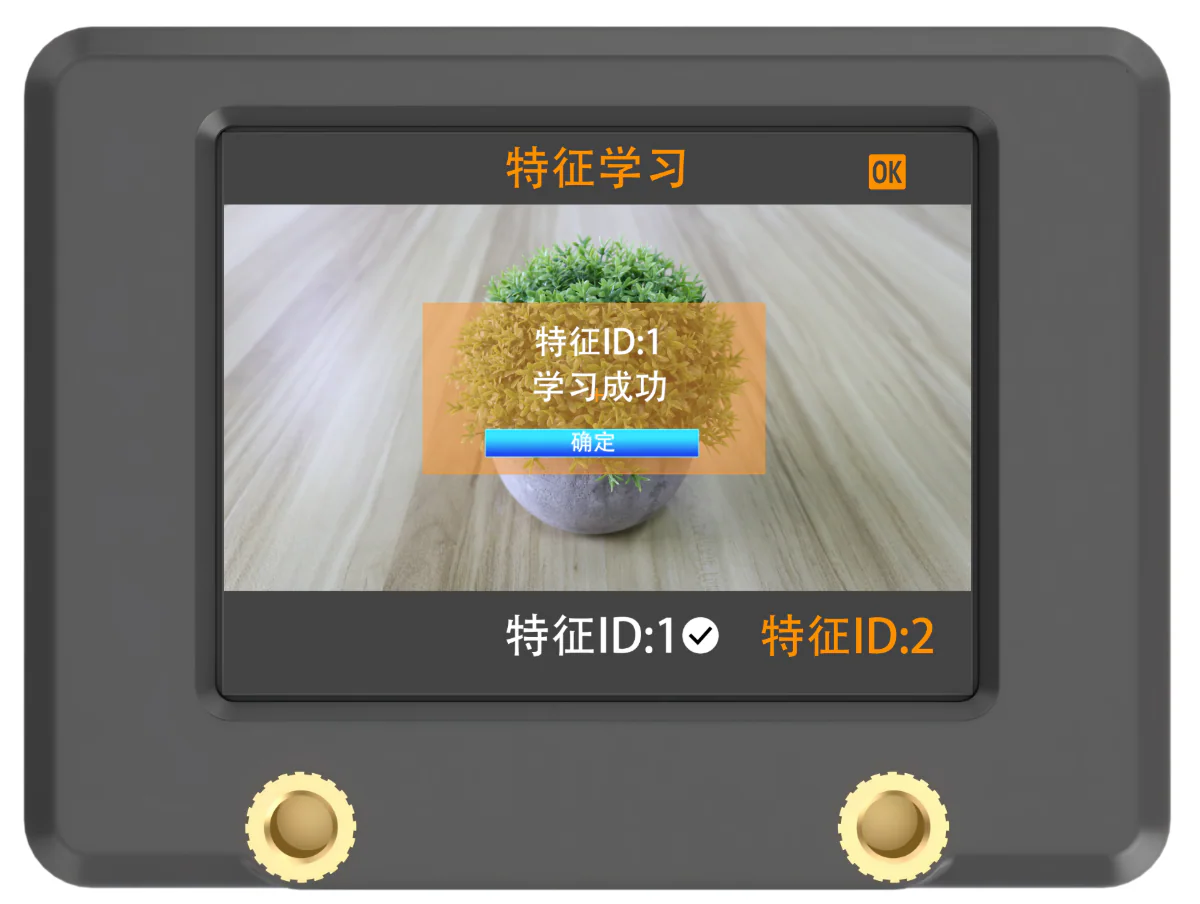

(9) 特征学习 ​

  1. 进入模式

    回到主界面向右拨动【导航拨杆】，直至屏幕顶部显示“特征学习”的菜单栏。

  2. 特征学习

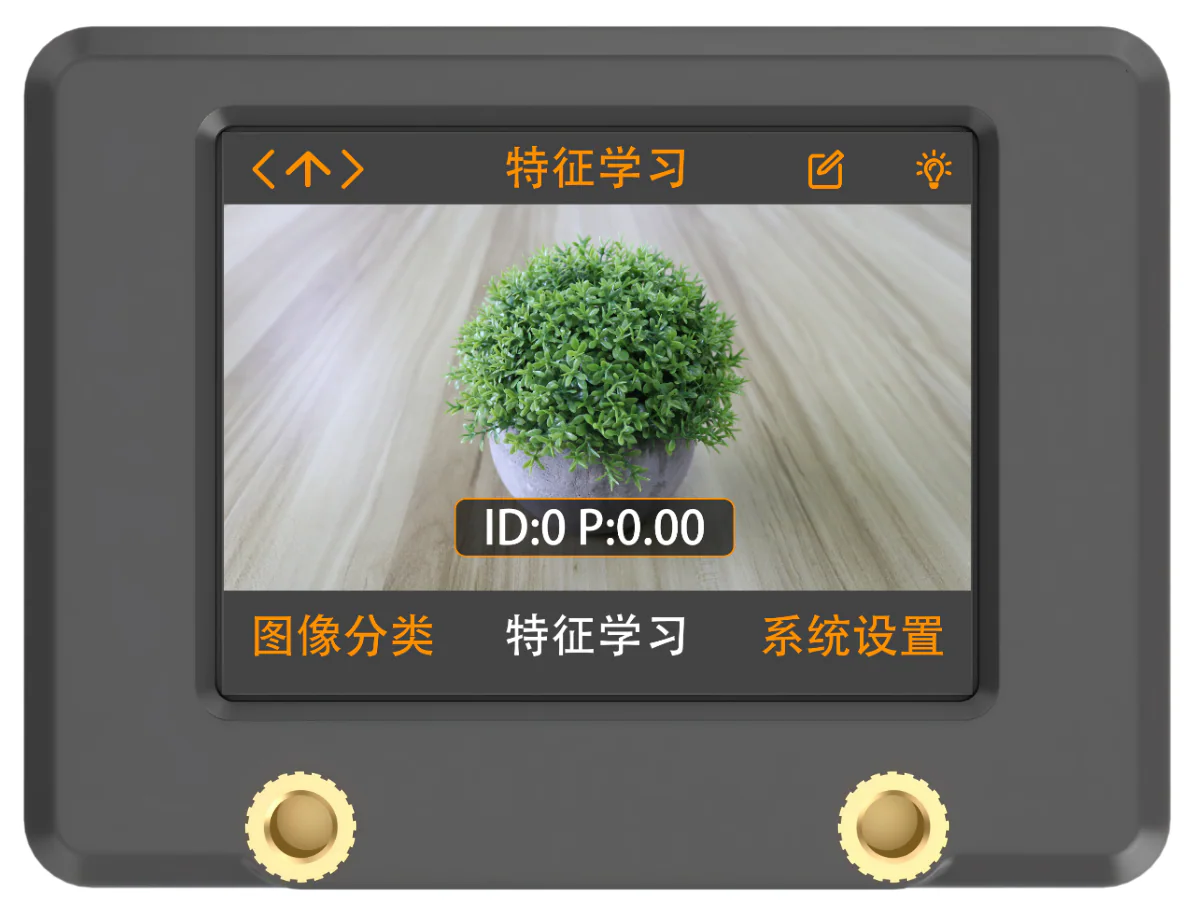

    (1) 在特征学习主界面向左拨【功能拨杆】的笔状图标进入学习界面。

    (2) 移动WonderLens AI视觉模块调整画面，然后按下【功能拨杆】对应的相机图标按钮，等待模块完成学习。

    (3) 学习完成后可看到结果显示处ID和P都不再为0，其中P是置信度，P值越接近1就越相似。ID就是当前画面与已经学习的画面中最相似的画面ID。

2.2 硬件准备 ​

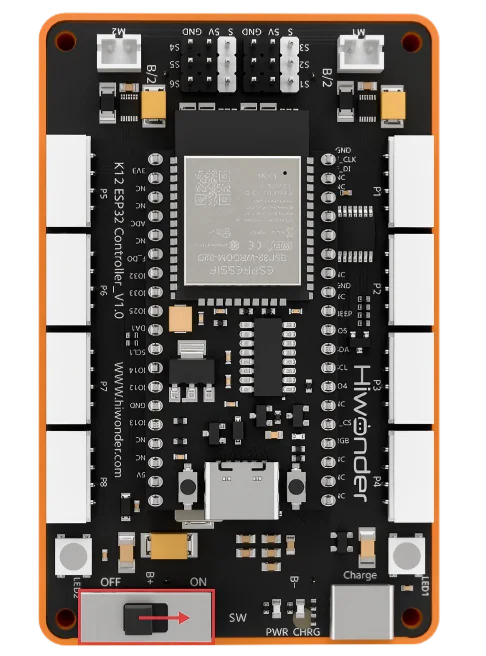

2.2.1 开机 ​

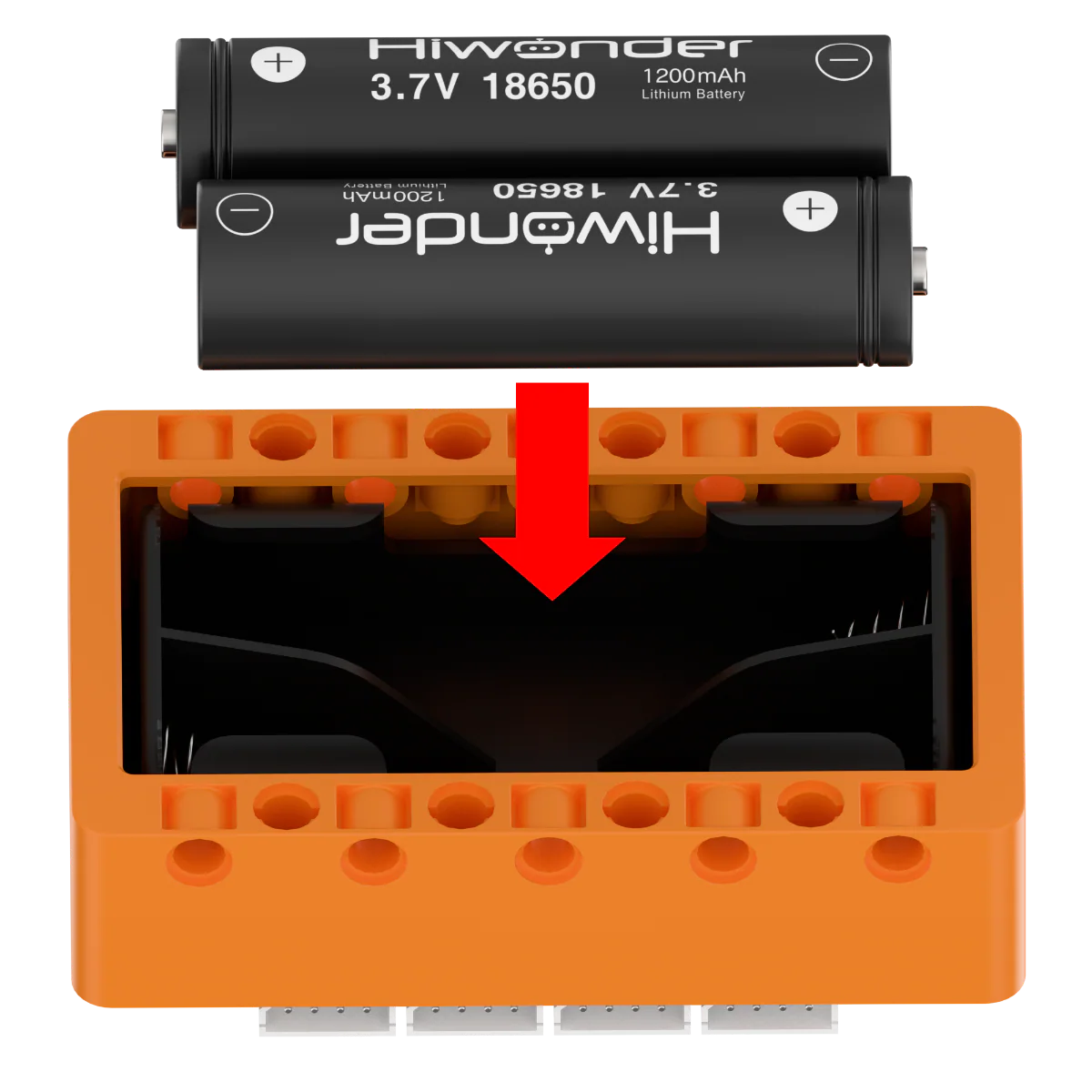

  1. 将电池插入主控器底部电池槽内，。
  1. 打开电源开关，主控器上电源指示灯亮红灯，即为开机成功。

2.2.2 充电 ​

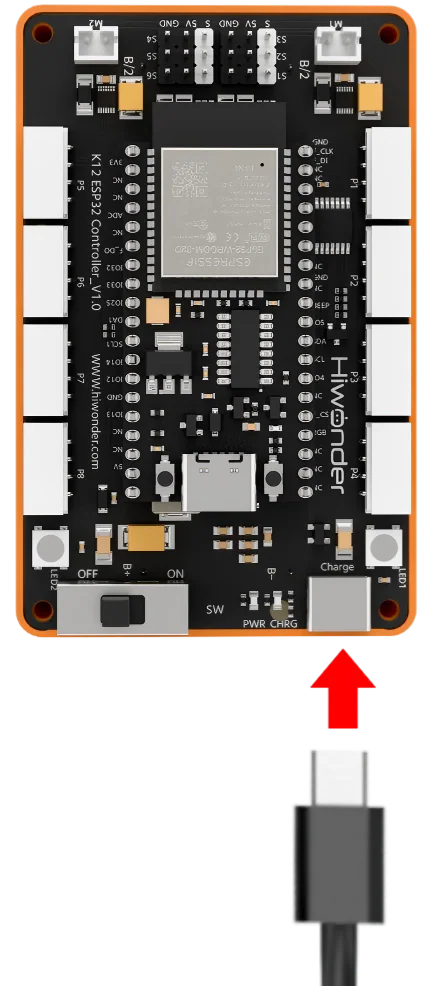

  1. 确保主控器的开关拨到 “OFF” 档。将 USB 数据线，一端接入到主控器的充电接口中，另一端接入充电器中。

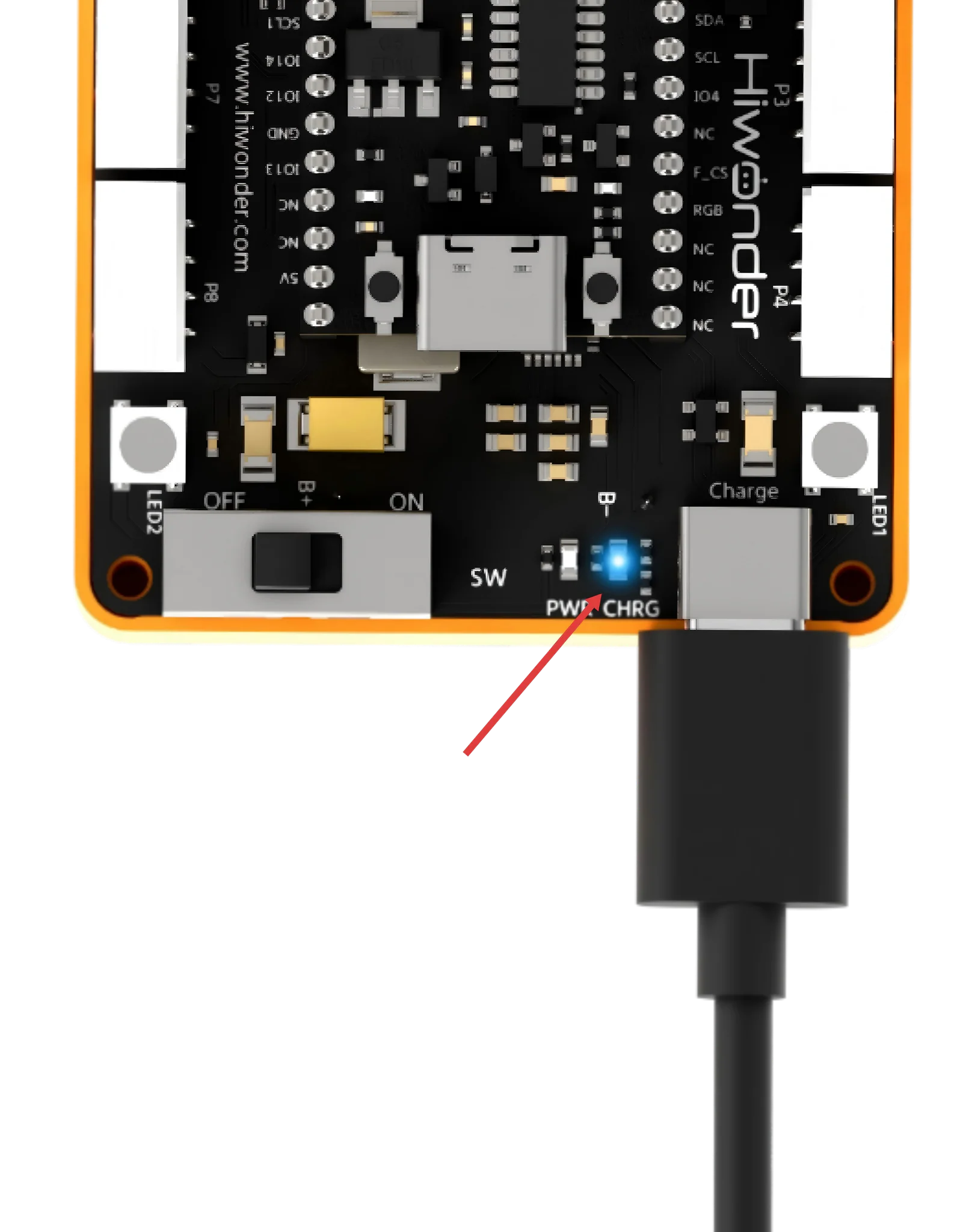

  1. 充电时主控器上的 LED 灯亮蓝灯，充满后 LED 灯熄灭，充电完成后需及时将电源线拔掉，避免过度充电。

2.3 软件配置 ​

2.3.1 下载编程软件安装包 ​

2.3.2 安装WonderCode编程软件 ​

  1. 打开 “WonderCode setup.exe” 软件安装包。
  1. 选择语言，然后点击 “确定”。

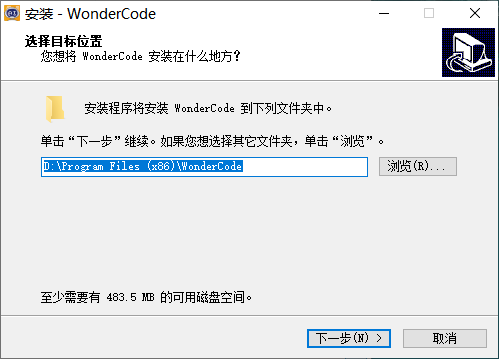

  1. 选择安装位置，然后点击 “下一步”。

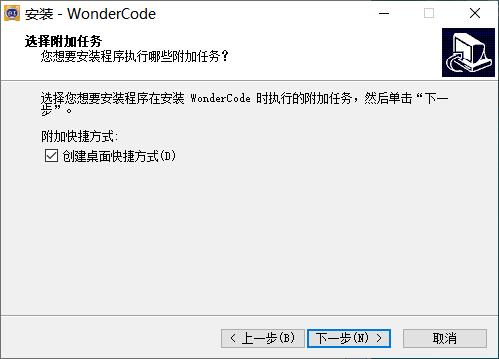

  1. 点击 “下一步”。

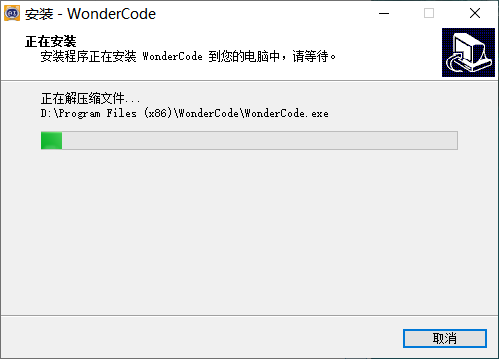

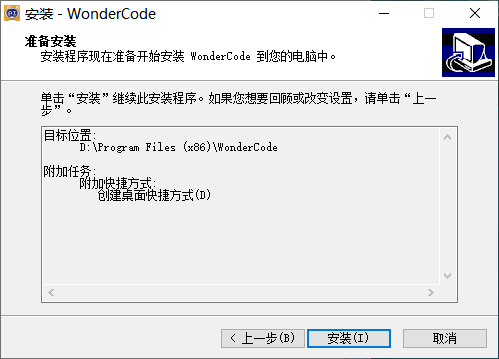

  1. 点击 “安装”。

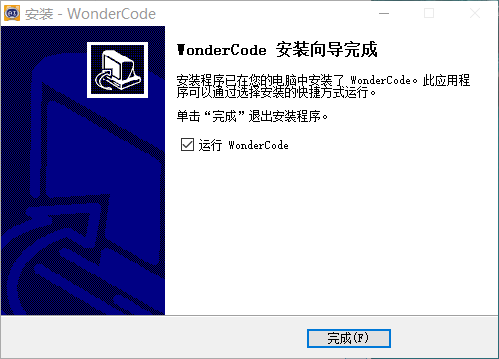

  1. 安装成功后，点击 “完成”。

2.4 入门案例1：板载RGB彩灯闪烁 ​

2.3.10 程序编写 ​

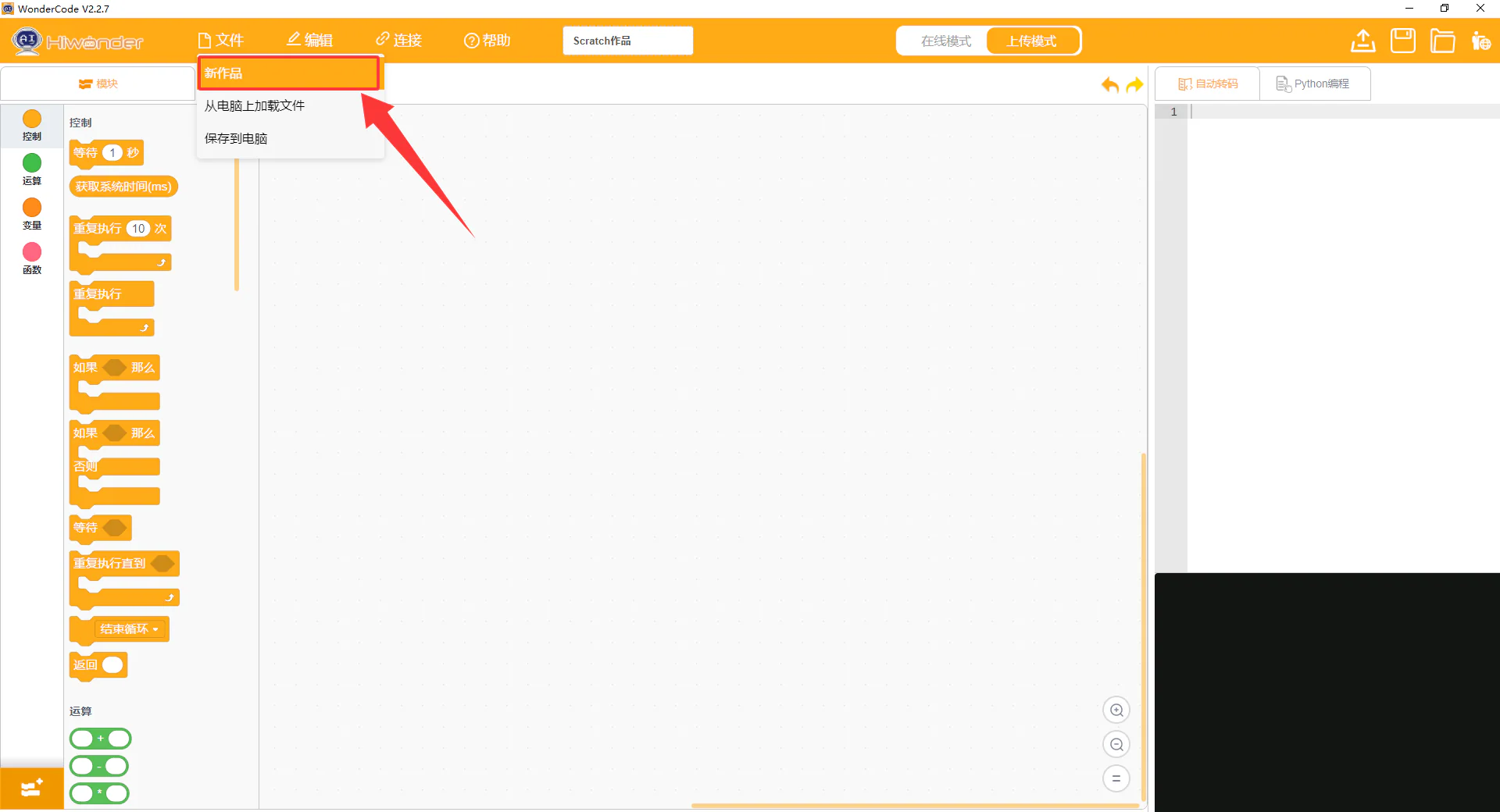

  1. 新建文件：打开编程软件，新建项目。

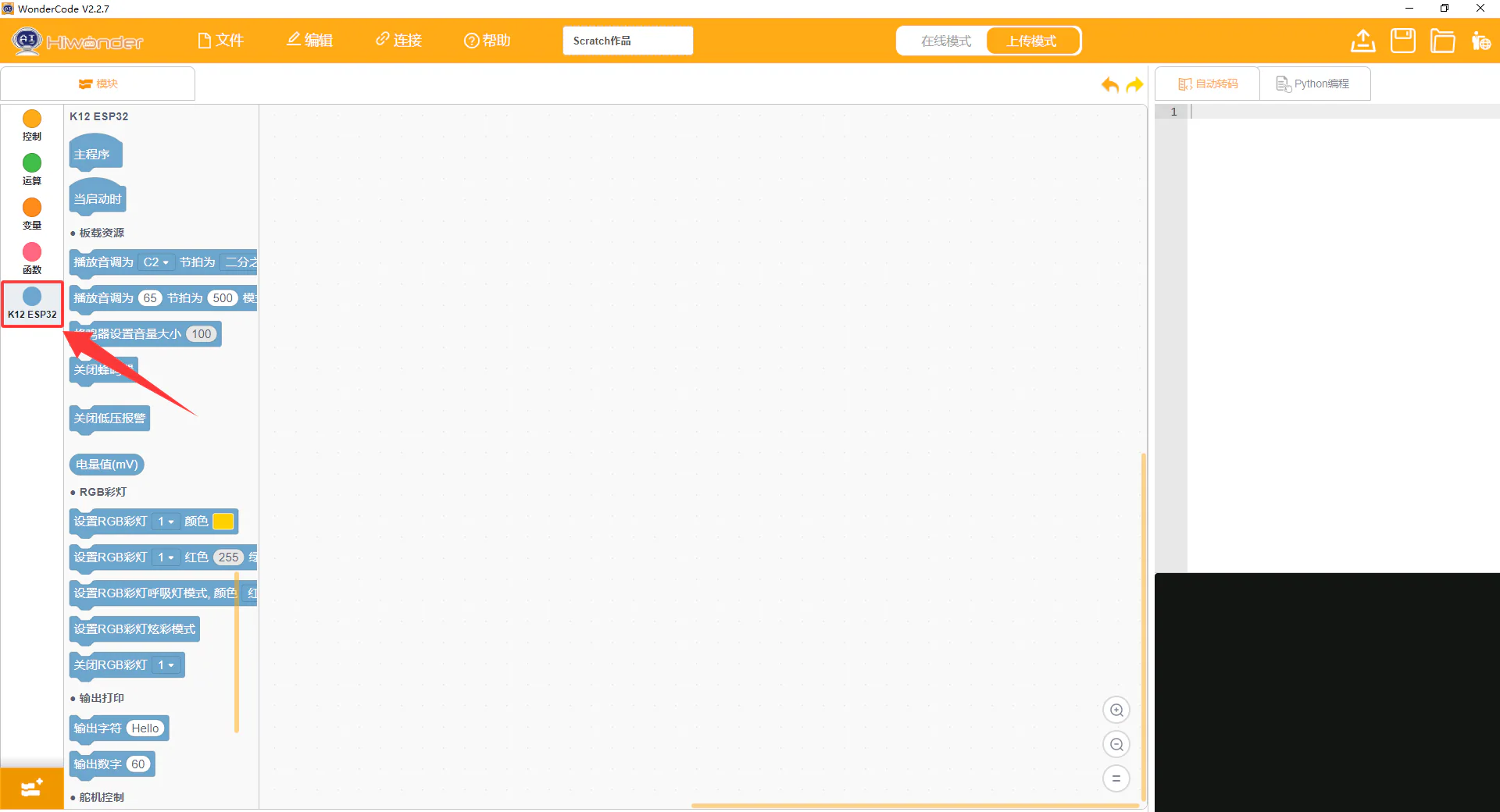

  1. 添加扩展：

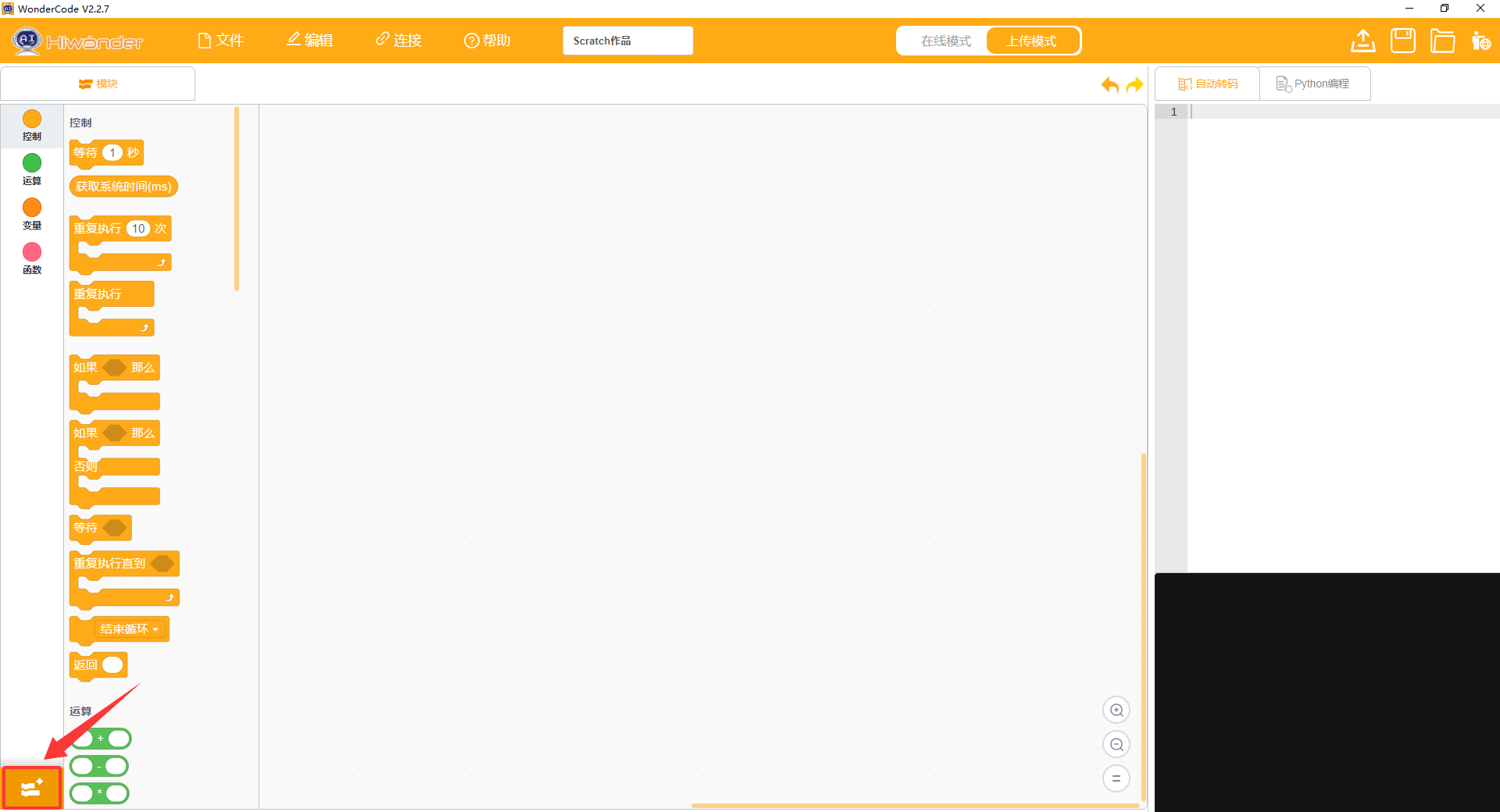

  • 在左下角打开 “扩展” ；

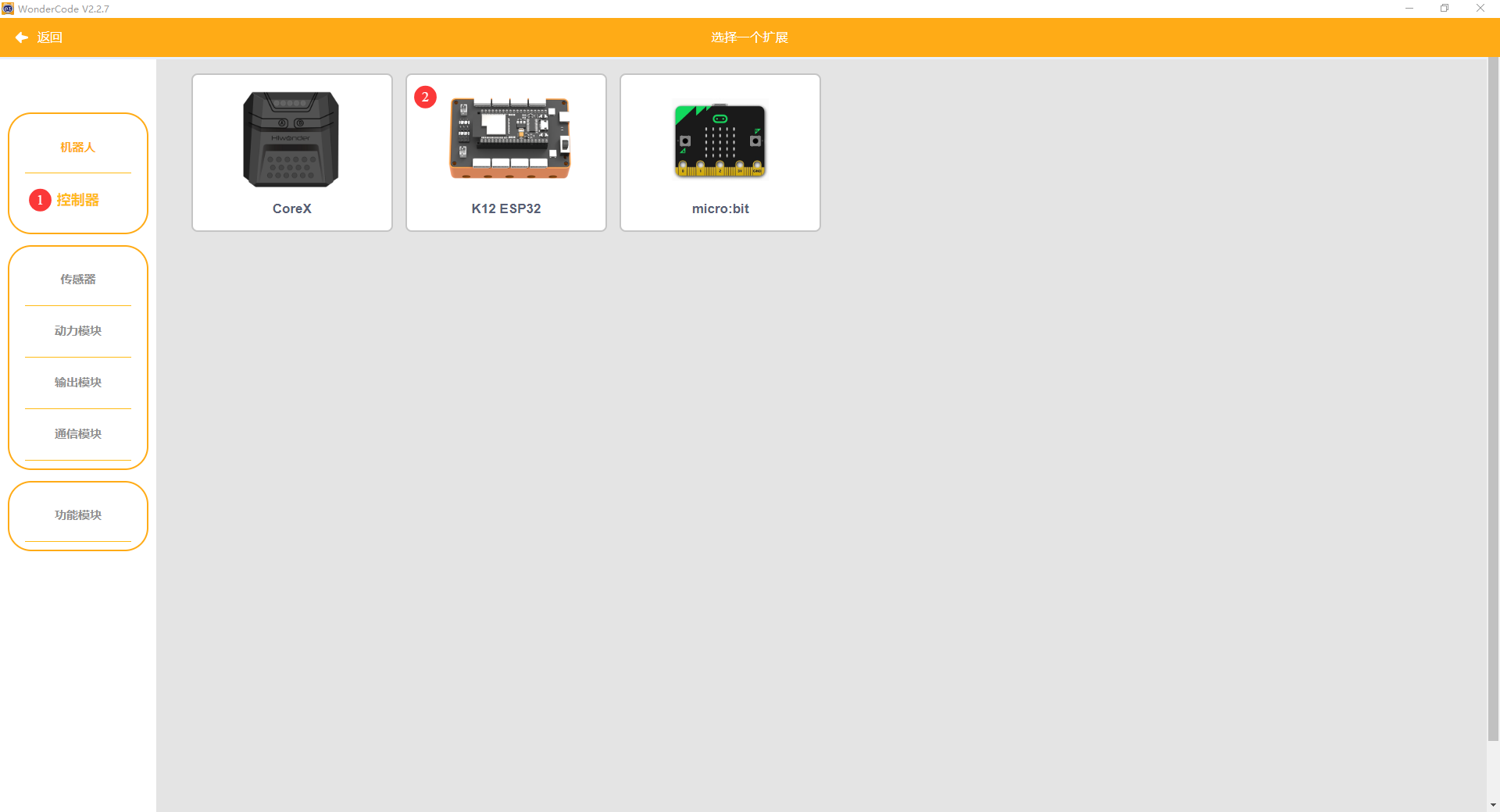

  • 在 “扩展” 中选择 “主控器” 添加 “K12 ESP32” ；
  • 添加成功后，可在WonderCode界面看到已添加的扩展包。

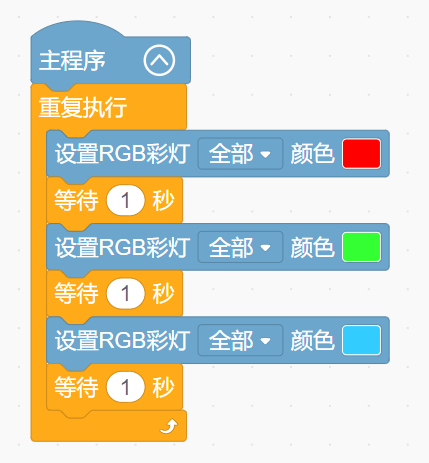

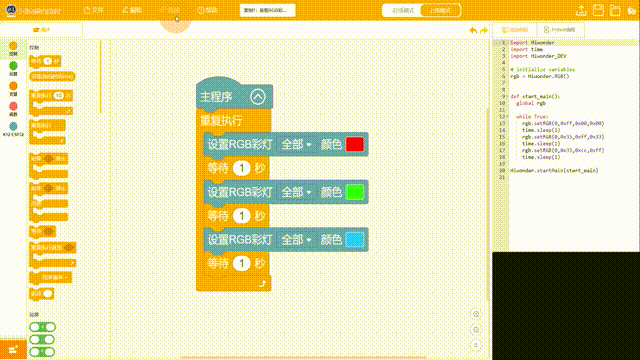

  1. 编写程序：在指令区将相应的积木块拖动到脚本区进行编程，编写成功后可以在代码展示与上传区看到积木块转换后的python语言程序。
  • 程序源文件存放于「附录文件」目录内的「程序文件」，可前往该处下载压缩包获取。

2.3.11 程序下载 ​

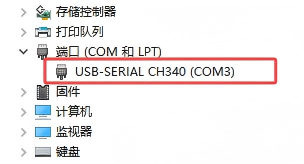

注意：连接的端口号不唯一，本小节连接的端口号是“COM3”，但切勿连接“COM1”，它通常为系统通信的接口。如果显示多个COM口无法确定时，可右击电脑的“此电脑”，依次点击“属性->设备管理器”，查看主控器对应的端口号。（含CH340标识即为该端口）

2.4.3 实现效果 ​

程序下载成功后，主控器板载RGB两个彩灯每隔1秒切换一次彩灯颜色，彩灯颜色依次为红色、绿色、蓝色。

NOTE

接下来的入门案例是为了让用户迅速上手该套件所用的电子模块，模块的详细介绍可以参考“4.3 电子模块教程”学习。

2.5 入门案例2：路标识别状态提示 ​

2.5.1 学习目标 ​

  1. 掌握图形化编程循环结构与条件判断语句的用法，读懂并修改路标识别程序逻辑。

  2. 理解路标识别功能调用、RGB 彩灯控制、音频播放模块的基础使用方法。

  3. 能够根据路标指令（前进 / 停止）匹配声光反馈，完成智能识别提示功能，理解机器视觉交互原理。

2.5.2 接线示意图 ​

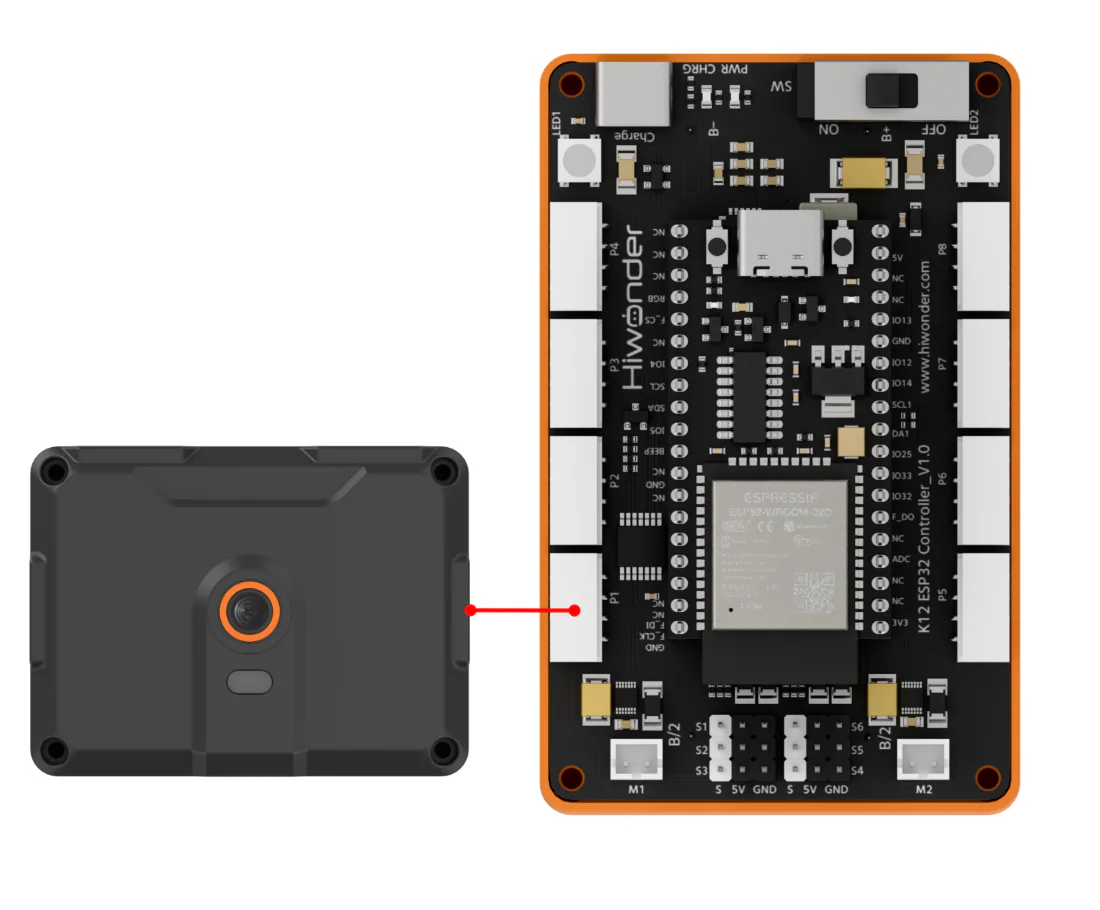

将 WonderLens 视觉模块接线插入 ESP32 主控器 接口。

如图所示：

2.5.3 程序编写 ​

(1) 添加扩展库 ​

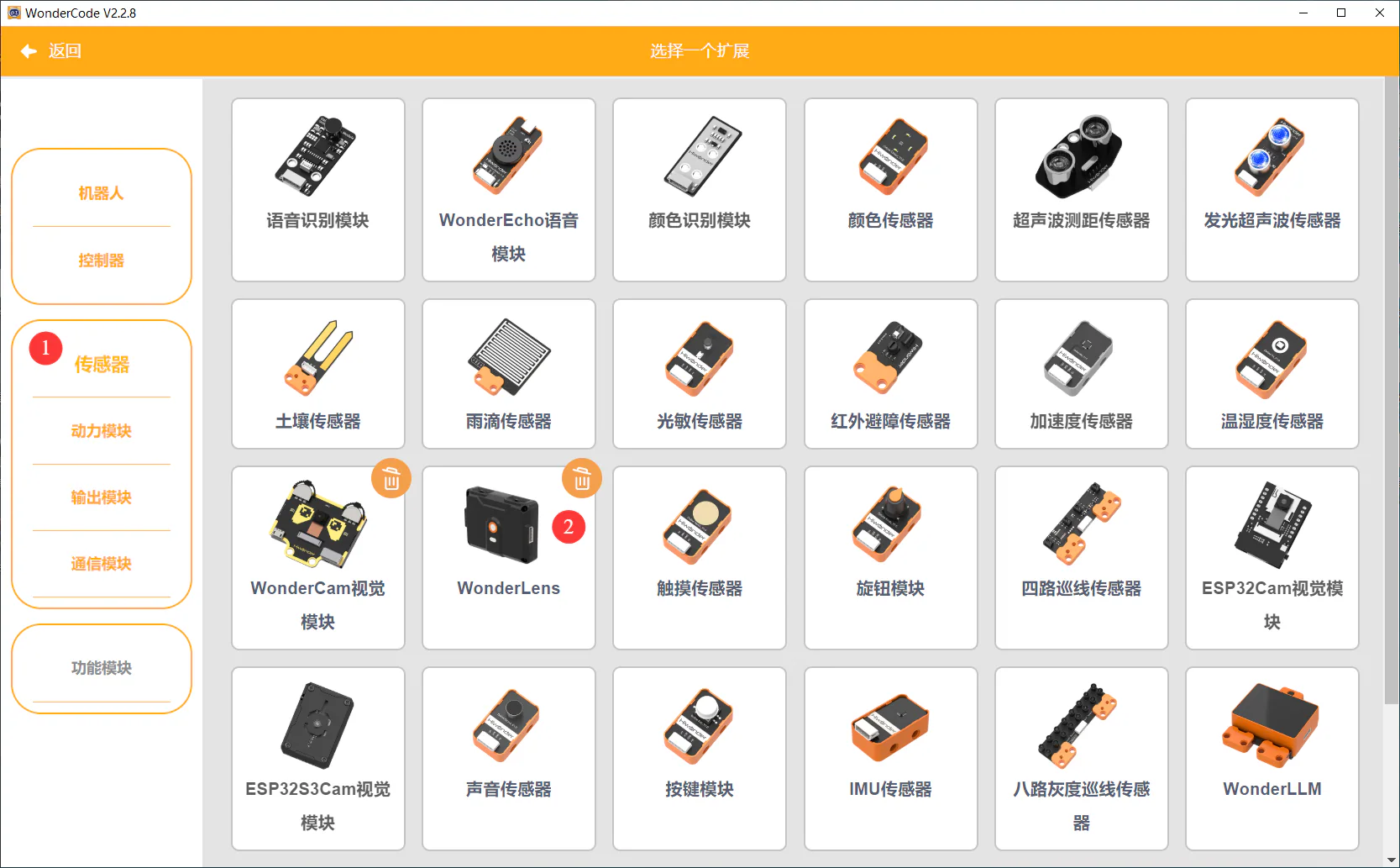

在 “扩展” 中选择 “传感器” 添加 “WonderLens”。

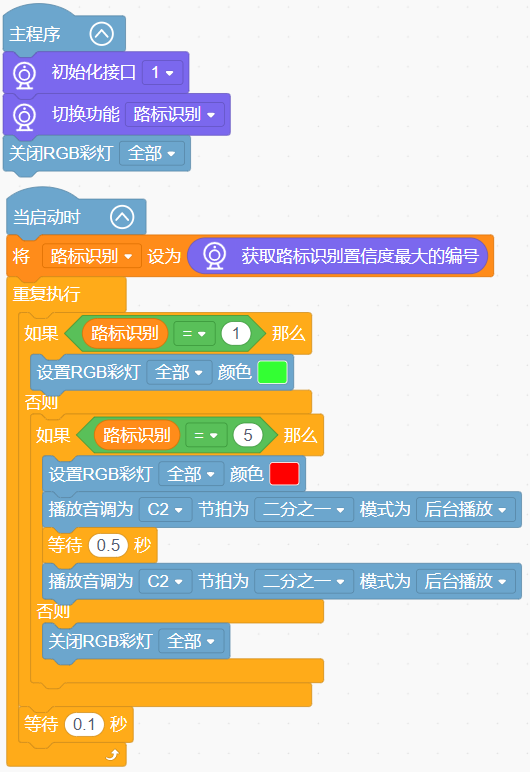

(2) 完整程序展示 ​

  • 程序源文件存放于「附录文件」目录内的「程序文件」，可前往该处下载压缩包获取。

2.5.4 程序下载 ​

2.5.5 实现效果 ​

实时读取路标识别结果：识别到1号前进路标时亮绿灯，识别到5号停止路标时亮红灯并两次播放提示音，其余情况关闭彩灯，快速循环检测以实时反馈路标指令。

2.6 入门案例3：舵机方向指示 ​

2.6.1 学习目标 ​

  1. 掌握点阵显示模块与舵机模块的初始化、基础调用方法，理解延时等待积木的作用。

  2. 读懂顺序结构图形化程序逻辑，理解舵机正向、反向转动以及停止控制的编程方法。

  3. 实现舵机左右转动配合点阵屏文字提示（Left/right/stop），学会用显示信息同步反馈设备运行状态。

2.6.2 接线示意图 ​

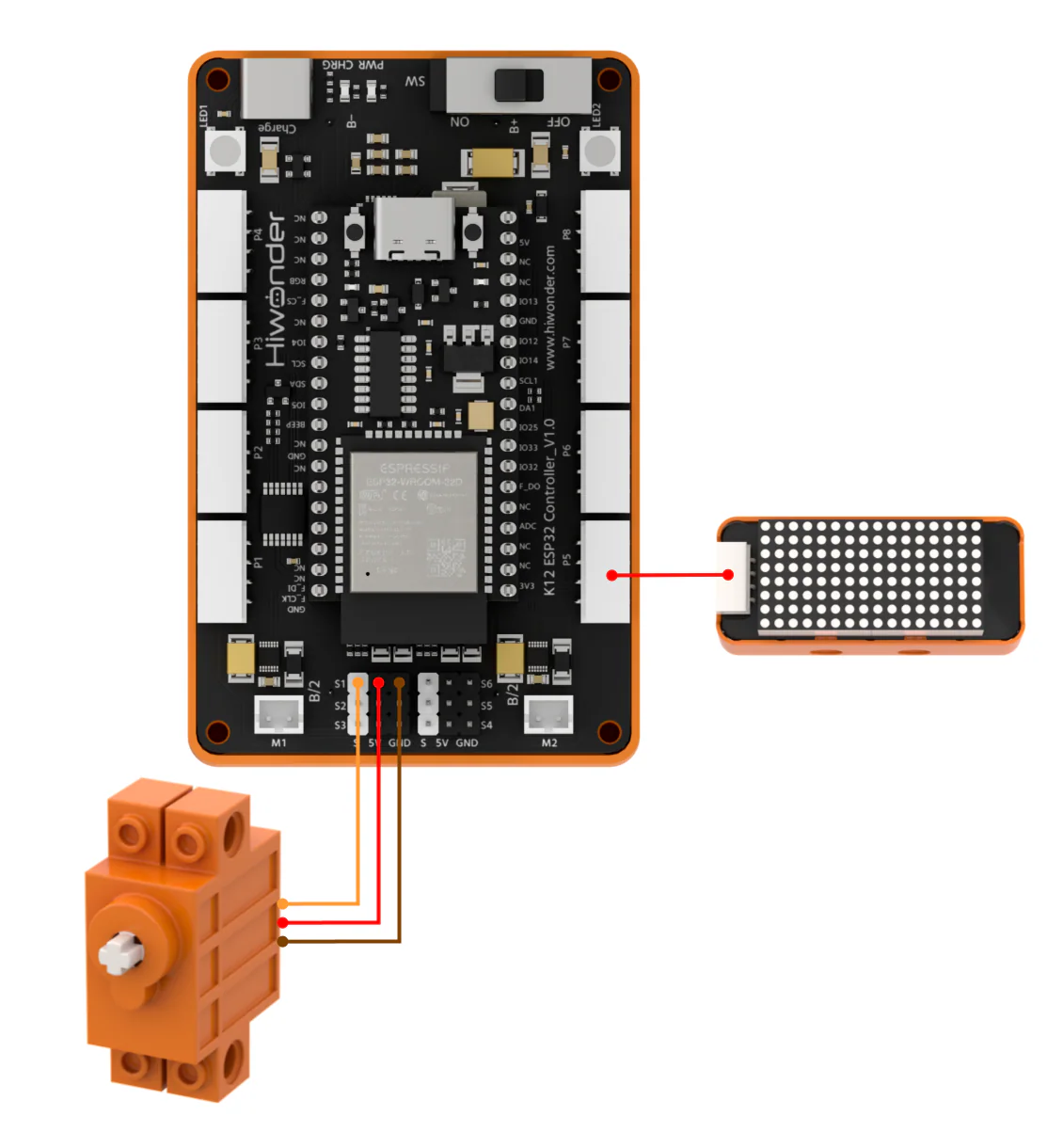

将点阵模块接线插入 ESP32 主控器 接口；

将 360° 积木舵机接线插入 ESP32 主控器 接口，舵机 接线插入 S1 的 引脚处。

如图所示：

2.6.3 程序编写 ​

(1) 添加扩展库 ​

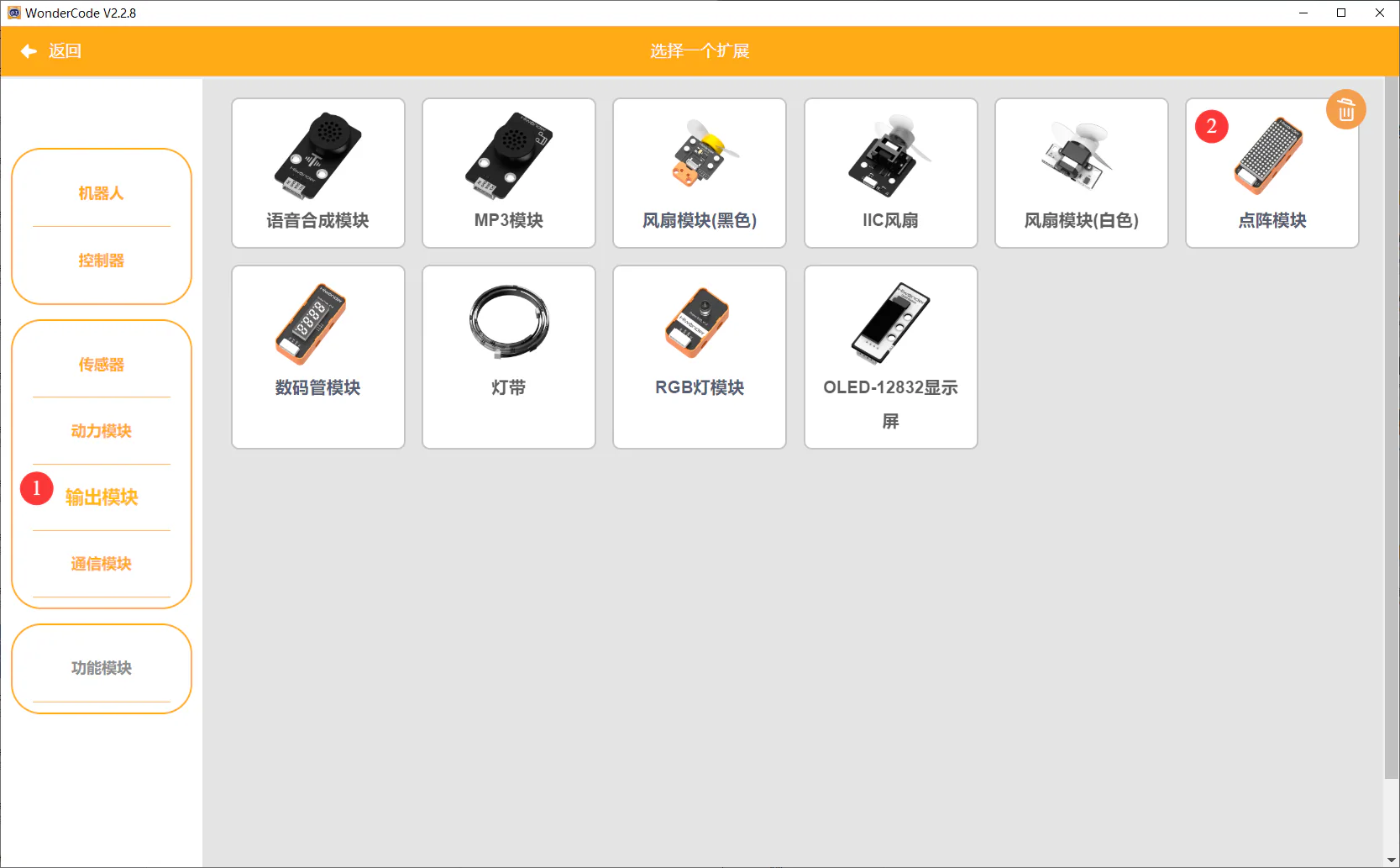

在 “扩展” 中选择 “输出模块” 添加 “点阵模块” 。

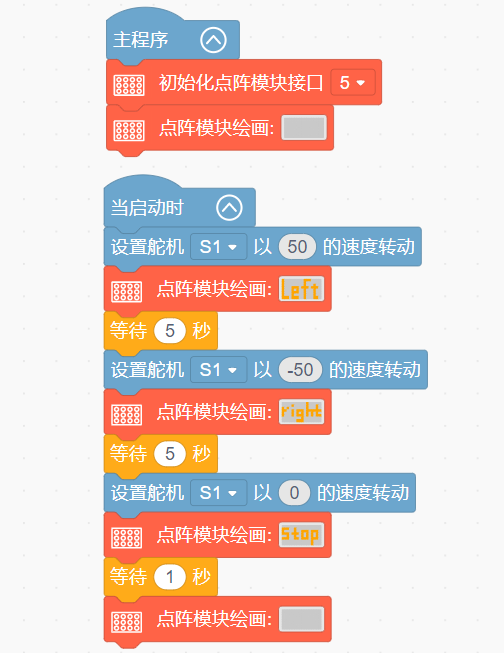

(2) 完整程序展示 ​

  • 程序源文件存放于「附录文件」目录内的「程序文件」，可前往该处下载压缩包获取。

2.6.4 程序下载 ​

2.6.5 实现效果 ​

程序驱动 360° 舵机先正向旋转 5 秒、点阵显示 Left，再反向旋转 5 秒、点阵显示 right，之后停止舵机、点阵显示 stop，最后清空点阵屏幕。
